EDA中的车载DVD位控系统的总体结构设计 -

根据系统的设计要求，我们可得到移动DVD位控系统DVDWKXT的输入和输出接口如图1所示。图中的信号说明如下：

CLKIN：外部时钟端输入，8 MHz晶振；

OPEN_CLOSE：外部开关操作输入电平信号；

TILT：外部输入位置调节信号；

DATA：8位传感器返回数据；

ADCABC00：传感器通道选择信号输出；

ADCCLK：模拟转换器的时钟信号；

EOC，op， READ，WRITE：ADC0809的控制信号；

MOTOR11_OUT， MOTOR12_OUT， MOTOR21_OUT， M0TOR22_OUT：驱动马达控制信号；

DS_TIME，DS_UNIT：时间及单位输出信号；

ERROR00，G0OD00：异常，正常输出信号；

V_POS1，V_POS2，V_P0S3：水平位置输出信号；

H_POS1，H_POS2，H_POS3：角度位置输出信号。

根据实际要求，上面的各个信号输出为口巴标准电平，输出电流约为5～10 mA。

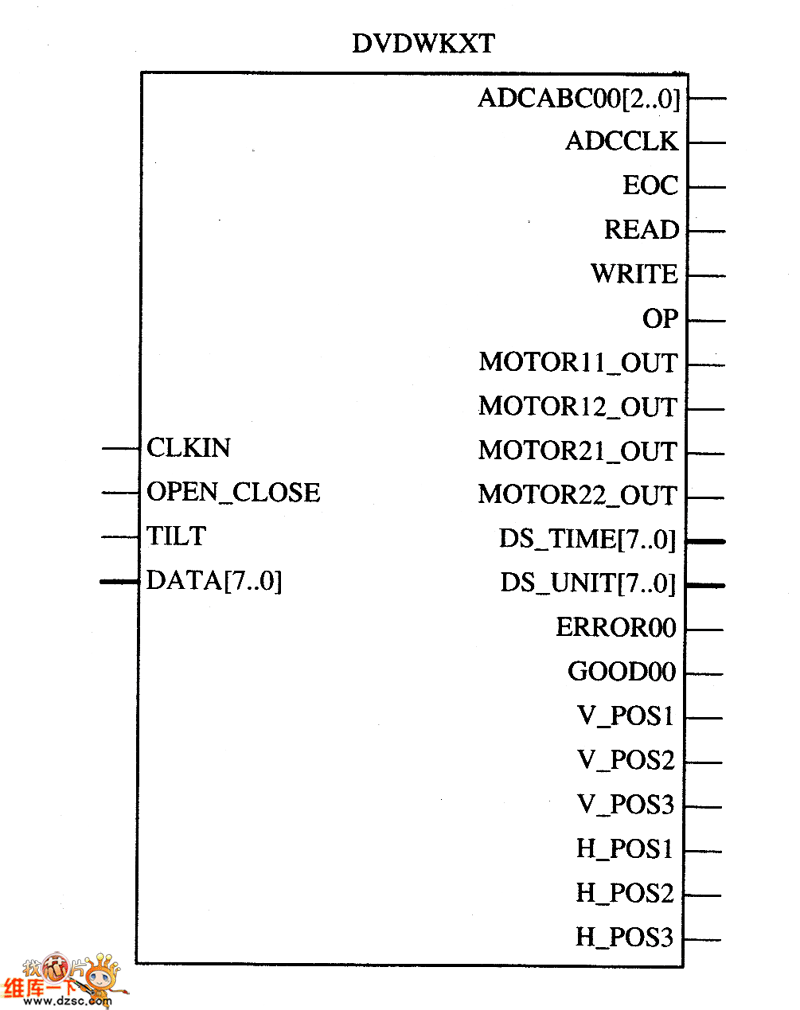

如图1 DVDWKXT的输入和输出接口图

经过对系统的设计要求进行分析，我们可将整个系统分为7个模块：分频模块FINI、OPEN_CLOSE操作模块OPEN_OP、TILT操作模块TILT_OP、位置判断模块POS_DIFF、异常判断及处理模块ABN_DIFF、判断输出模块OUTPUT、时间及位置显示模块DISPLAY。整个系统的组成框图如图2所示。

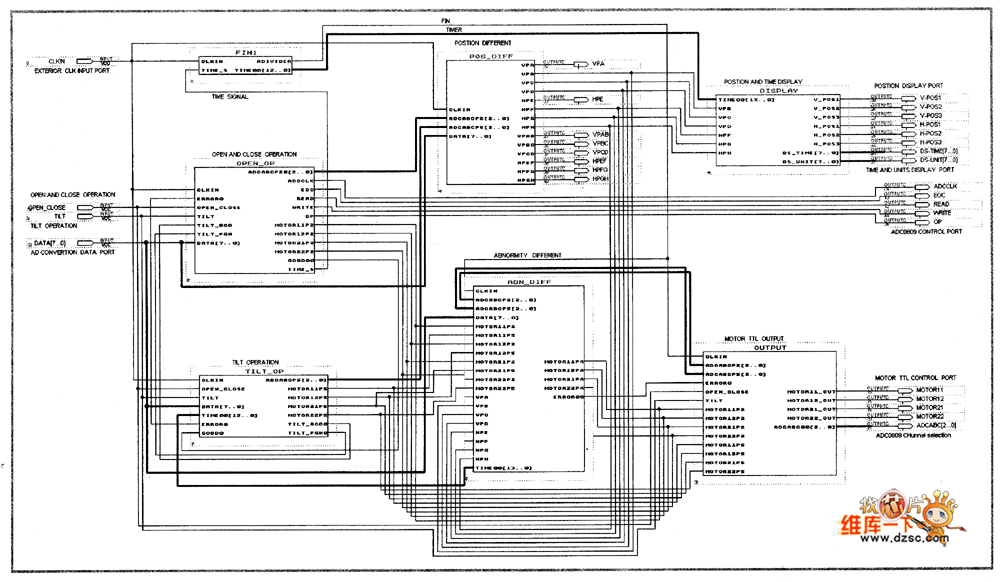

如图2 DVDWKXT系统组成框图
