Proteus VSM仿真模型开发流程及实例分析 -

一、Proteus VSM仿真模型简介

在使用Proteus仿真单片机系统的过程中，经常找不到所需的元件，这就需要自己编写。Proteus VSM的一个主要特色是使用基于DLL组件模型的可扩展性。这些模型分为两类：电气模型（Electrical Model）和绘图模型（Graphical Model）。电气模型实现元件的电气特性，按规定的时序接收数据和输出数据；绘图模型实现仿真时与用户的交互，例如LCD的显示。一个元件可以只实现电气模型，也可以都实现电气和绘图模型。

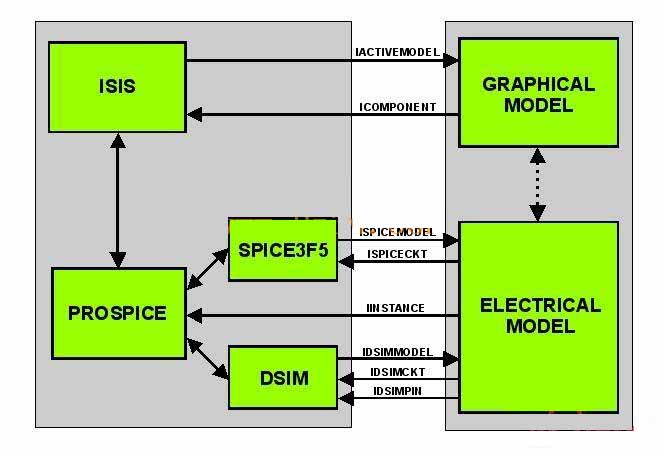

Proteus为VSM模型提供了一些C++抽象类接口，用户创建元件时需要在DLL中实现相应的抽象类。VSM模型和Proteus系统通信的原理如下图：

绘图模型接口抽象类：

ICOMPONENT
