LabVIEW的VI前面板 -

在启动窗口中选择“新建Ⅵ”，进入虚拟仪器Ⅵ程序设计环境。虚拟仪器程序的外观和操作都模仿现实仪器，如示波器、万用表。每个Ⅵ都使用函数从用户界面或其他方式获取信息输入，然后将信息显示或传输至其他文件或计算机。

LabVIEW中的Ⅵ程序由三部分构成：前面板、程序框图、Ⅵ图标／连线板。前面板是Ⅵ程序的用户操作界面，是Ⅵ程序的交互式输入和输出端口，通常使用输入控件和显示控件来创建前面板。输入控件是指旋钮、按钮、转盘等输入装置，输入控件模拟仪器的输入装置，为Ⅵ的程序框图提供数据；显示控件是指图表、指示灯等显示装置，显示控件模拟仪器的输出装置，用以显示程序框图获取或生成的数据。空白的前面板窗口如图1所示。

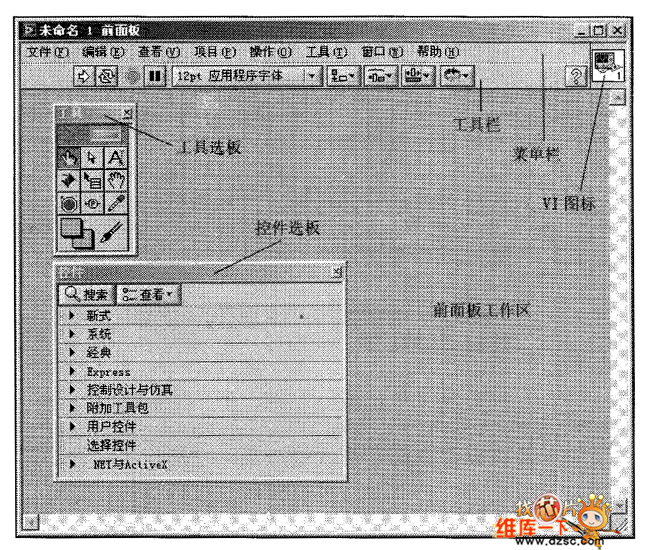

图1 前面板窗口
