LabVIEW的创建程序框图 -

来源：网络用户发布，如有版权联系网管删除　2018-08-05　

[导读]创建前面板后，前面板窗口中的控件在程序框图窗口中对应为接线端。在前面板窗口的主菜单选择“窗口→显示程序框图”（快捷键为＜Ctrl＋E＞），或者直接双击所添加的框图对象，即可将前面板的设计界面切换到程序框图窗

创建前面板后，前面板窗口中的控件在程序框图窗口中对应为接线端。在前面板窗口的主菜单选择“窗口→显示程序框图”（快捷键为＜Ctrl＋E＞），或者直接双击所添加的框图对象，即可将前面板的设计界面切换到程序框图窗口，即程序框图的创建界面。

此时的程序界面窗口如图1所示。在该界面中将会自动显示函数选择面板；从该面板中可以选择或添加所需要的函数对象、编程对象等各种和编程有关的函数对象。

在程序框图窗口中创建与前面板对象相对应的程序框图时，需要在该程序框图界面中添加节点对象和使用连线连接各对象。

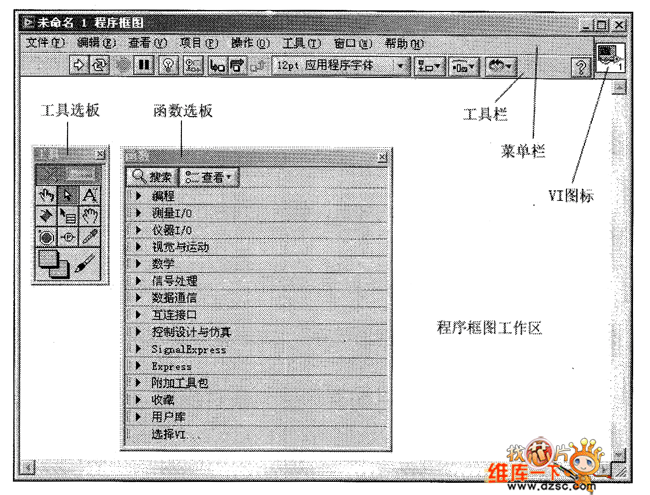

空白的程序框图窗口图

图：空白的程序框图窗口
