一维数组是最基本的数组，多维数组是在一维数组的基础上创建的。一维数组的创建过程如下。

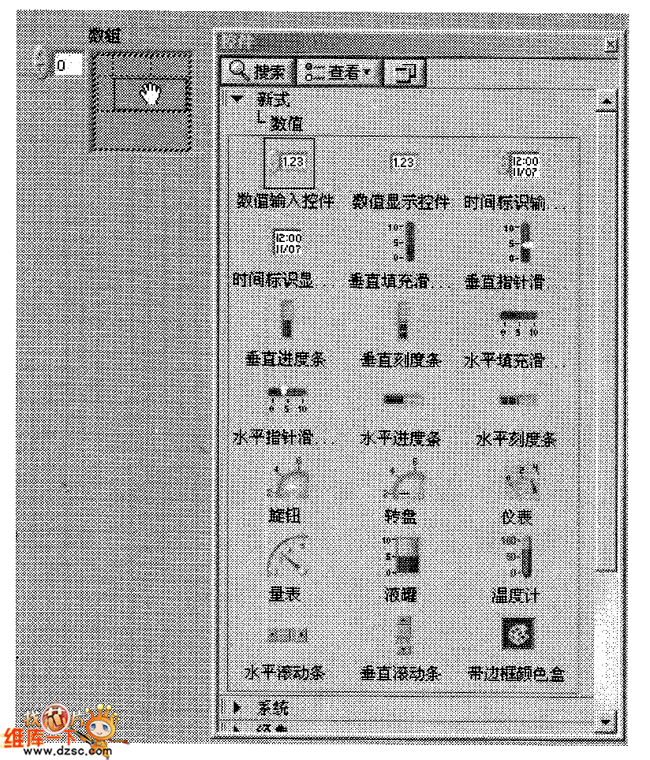

（1）创建数组框架。在前面板窗口控件选板中选择控件“新式→数组、矩阵与簇→数组，置于前面板窗口的空白处，如图1所示。

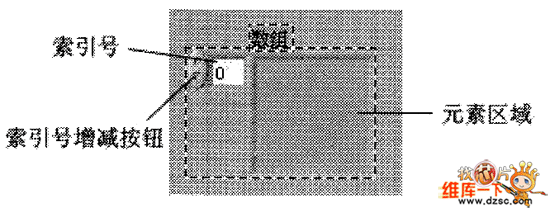

数组框架由左侧的索引号和右侧的元素区域两部分组成，如图2所示。通过索引可以直接定位到数组的行、列，行列索引都从0开始计算。N个元素的数组索引号分别为0～N－1。空的数组框架默认为一维，而且不包含任何元素，需要用户设置维数并添加元素。

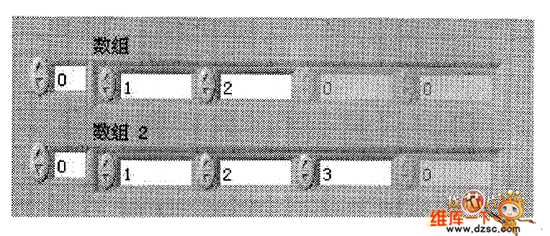

（2）添加数组元素。数组框架放置完成以后，选择一种简单类型的数据控件置于元素区域内，就形成了有具体数据类型的数组。如图3所示即为创建一个数值型控件数组。

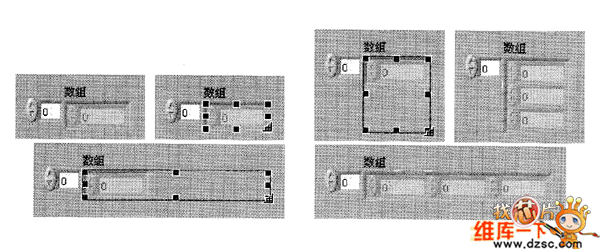

（3）设置数组元素和显示的元素。数组类型确定以后，为数纽元素设置具体元素和显示的元素。将光标移至元素区域右下角处，光标变为驾，如图4所示，此时单击并拖动鼠标可以改变数组显示元素的个数。注意，一维数纽只能横向或纵向拖动形成一维队列，不能沿对角线拖动，多维数组才可以沿对角线拖动。

图1 控件选板中的数组控件
