运行PSpice进行仿真 -

设置好仿真分析类型和参数后，在PSpice主菜单中选择Run，即可运行PSpice进行电路特性仿真分析。

(1)放大电路的静态工作点分析

在图1所示的电路特性分析类型和参数设置框的Analysis type的下拉菜单中选择“Bias Point”后，在主菜单栏中选择执行PSpice艹Run进行仿真，单击PSpice工具图标V可在图中显示各节点的静态式作为电压值，如图2所示。单击PSpice工具图标V，可在图中显示各节点的静态式作为电流值。

(2)计算电路的电压放大倍数

设置输入信号Vin的参数如图2所示，在电路特性分析类型和参数设置框的Analysistype的下拉菜单中选择“Time Domain(Transient)”，运行PSpice进行仿真，放置测量电压探针胛坝刂量out处的电压波形，结果如图3所示。

从图中可以看出，输出电压的峰值约为0．55V＝550 mv，所以电压放大倍数约为5500mv/lO mv＝＝55。

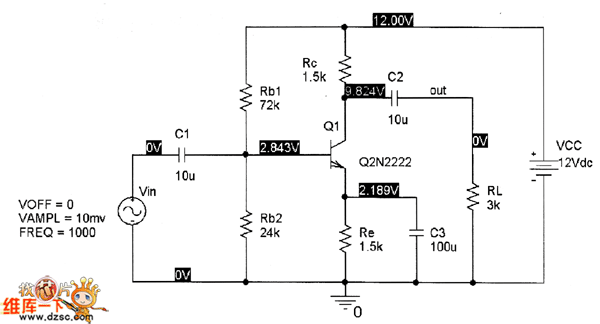

图2静态工作点仿真结果

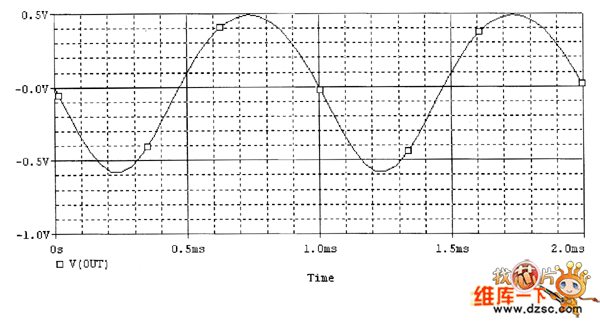

图3输出电压的仿真波形

(3)放大电路的通频带分析

双击输入信号源Vin，设置其属性参数AC为10 mv，在电路特性分析类型和参数设置框的Analysis type的下拉菜单中选择“AC Sweep／Noise ”，并设置仿真结束时间(Run to)为2 ms，扫描起始频率为1 Hz，结束频率为1000 MHz，扫描方式为对数扫描方式(Logarithmic)，并在其下 拉菜单中选中Decade，设置每十倍频程的采样点数为1001，放置测量电压探针卩测量out处的电压波形，运行PSpice分析电路的频率响应，结 果如图4所示。

从仿真结果可以看出，图3所示的放大电路的下限频率为96 Hz，上限频率为28 MHz，放大电路的通频带约为28 MHz。
