LabVIEW的利用循环结构创建数组 -

创建数组过程中可能会包含很多重复的内容，所以，有时可以利用循环结构来创建数组。例如，创建上例中规律的二维数值数组，可按照以下步骤进行。

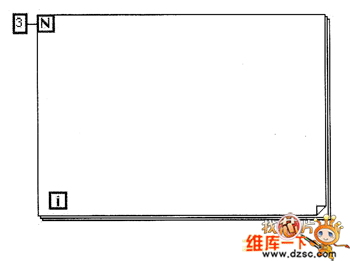

第1步：创建一个For循环，设置循环次数为3，用来创建数组行，如图1所示。

图1 数组行循环框

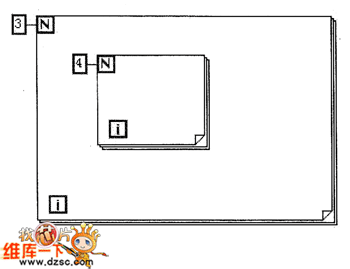

第2步：在第一个循环中再创建一个For循环，设置循环次数为4，用来创建数组列，如图2所示。

图2 数组行和列循环框

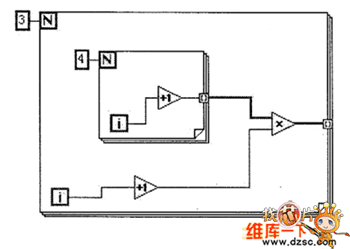

第3步：在循环中设置各行列的算法，第一行乘以行索引加1，如图3所示。

图3 数组计算程序
　

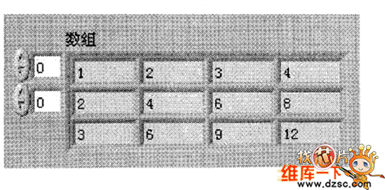

第4步：运行程序，在前面板窗口中显示结果，如图4所示。

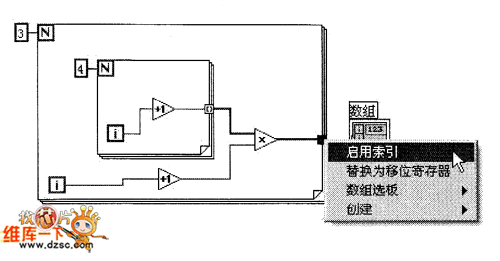

注意，要使两个For循环输出数据端口为启用索引状态。如果不是，可以通过“索引隧道”的右键快捷菜单中的“启用索引”来启用索引，如图5所示。否则，For循环输出的不是一系列数据组成的数组，而是单个数据，而且连线也会出错。

图4 循环结构创建数组的结果

图5 循环结构自动索引
