典型PoP的SMT工艺流程 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-05

[导读]①非PoP面元件组装(印刷,贴片,回流和检查);② PoP面锡膏印刷:③底部元件和其他器件贴装;④顶部元件蘸取助焊剂或锡膏;⑥项部元件贴装:⑥回流焊接及检测。由于锡膏印刷已经不可能在底部元件上完成,顶层CSP元

①非PoP面元件组装(印刷,贴片,回流和检查);

② PoP面锡膏印刷:

③底部元件和其他器件贴装;

④顶部元件蘸取助焊剂或锡膏;

⑥项部元件贴装:

⑥回流焊接及检测。

由于锡膏印刷已经不可能在底部元件上完成,顶层CSP元仵这时需要特殊工艺来装配了,需将顶层元件浸蘸助焊剂或锡膏后以低压力放置在底部CSP上。

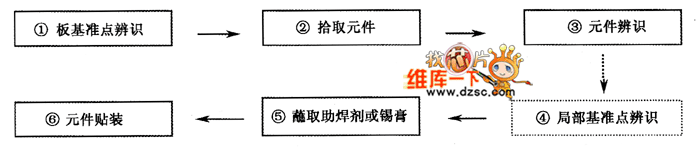

贴装过程如图所示。


图 贴装过程图
