[导读]元件贴装位置预检查将检查元件的贴装位置和角度。选择需要进行预捡查的元件，单击检查（Inspect），机器的线路板图形校正相机将会移至元件的贴装位置，显示线路板上元件的丝印图形和元件数据库的外形和方向（如图1所
元件贴装位置预检查将检查元件的贴装位置和角度。选择需要进行预捡查的元件，单击检查（Inspect），机器的线路板图形校正相机将会移至元件的贴装位置，显示线路板上元件的丝印图形和元件数据库的外形和方向（如图1所示）。
①如果图像的十字中心与元件的中心不能重合，单击图像框上的坐标调整盘，将元件中心与十字中心重合，更新元件X/Y贴装位置（Update X/Y）。
②如果显示元件数据库的方向不正确，在旋转角度（Rotation）下输入需要更改的角度，单击更改角度（Update Theta）。

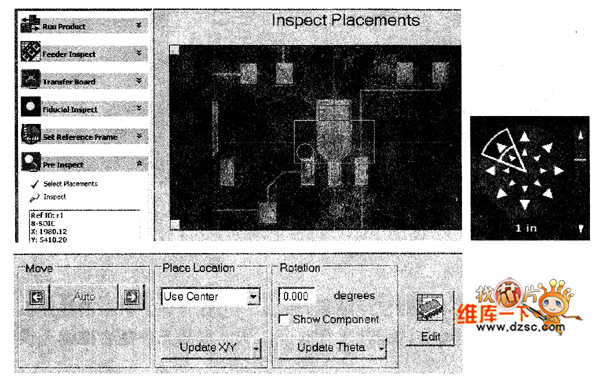

图1 元件预检查
