SMT电子产品进行PCB设计之总体目标和结构 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-07

[导读]   1.首先确定电子产品功能、性能指标、成本以及整机的外形尺寸的总体目标新产品开发设计时,首先要给产品的性能、质量和成本进行定位。—般情况下,任何产品设计都需要在性能、可制造性及成本之间进行权衡和



本文引用地址: http://www.21ic.com/app/eda/201106/87128.htm

  1.首先确定电子产品功能、性能指标、成本以及整机的外形尺寸的总体目标新产品开发设计时,首先要给产品的性能、质量和成本进行定位。—般情况下,任何产品设计都需要在性能、可制造性及成本之间进行权衡和折中,因此在设计时首先要给产品的用途、档次定位。

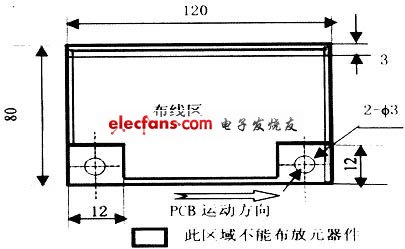

  2.电原理和机械结构设计,根据整机结构确定PCB的尺寸和结构形状。画出SMT印制板外形工艺图,标出PCB的长、宽、厚,结构件、装配孔的位置、尺寸,留出边缘尺寸等,使电路设计师能在有效的范围内进行布线设计(见图)。






















     3.确定工艺方案

  确定组装形式

  组装形式的选择取决于电路中元器件的类型、电路板的尺寸以及生产线所具备的设备条件。印制板的组装形式的选原则:

  遵循优化工序、降低成本、提高产品质量的原则

  例如:

  能否用单面板代替双面板;
