导入SIwave的PADS 2005 SP2 PCB流程 -

1. 说明：SIwave 3.0还不支持直接将PADS 2005格式PCB直接导入到SIwave，因此需要借助中间软件来完成。

本文引用地址: http://www.21ic.com/app/eda/201206/130061.htm

2. 由于Cadence支持将PADS格式PCB导入到Allegro，而SIwave 3.0又支持Allegro嵌入，所以借助中间工具Allegro可以将最初的PADS格式PCB导入到SIwave 3.0进行仿真分析。

3. 流程：

1） PADS 2005 PCB导入Allegro

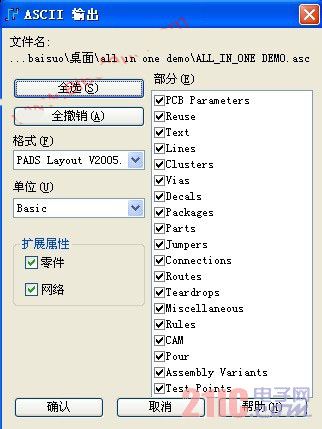

使用PADS Layout的导出功能，File-〉Export将PCB文件输出为二进制ASC格式

注意属性全选，输出格式要参考安装的Cadence版本所支持的PADS转化版本，我安装的Cadence版本是15.0，选择的是PowerPCB V 4.0。

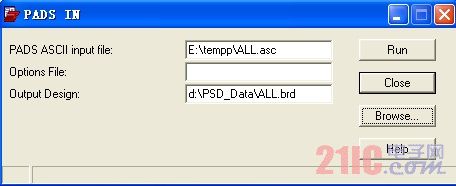

使用Allegro的文件导入功能，File-〉import ASC文件。

Option选项路径示例 D:CadencePSD_15.0 oolspcbinpads_in.ini

2） Allegro输出到SIwave 3.0

利用SIwave 3.0的Allegro支持功能输出SIwave 3.0可以接受的anf文件：

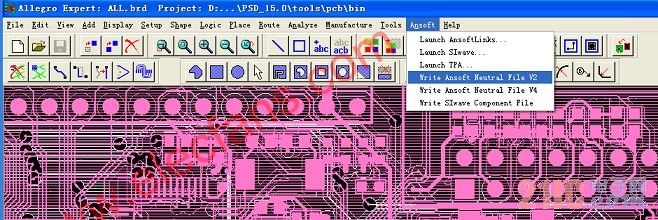

运行allegro的AnsoftWrite Ansoft Neutral File V2菜单可以生成anf文件。

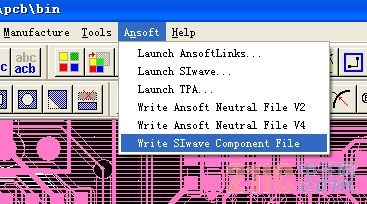

运行allegro的AnsoftWrite SIwave Component File菜单生成cmp文件。

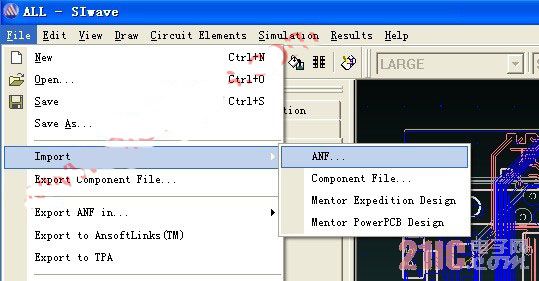

运行SIwave 3.0，通过菜单File Import ANF…可以将anf文件导入到SIwave

通过菜单File Import Component File…将cmp文件导入.

这样就可以进行你所需要的功能仿真了。

最后祝大家都能够很快掌握这个软件。
