[导读]整个系统硬件电路中，单片机MCU与FPGA进行数据交换占用了PO口、Pl口和P3口，因此数据显示电路的设计采用静态显示的方式，显示电路由8个共阳极七段数码管和8片1位串入8位并出的74LS164芯片组成。这种显示方式不仅可以
整个系统硬件电路中，单片机MCU与FPGA进行数据交换占用了PO口、Pl口和P3口，因此数据显示电路的设计采用静态显示的方式，显示电路由8个共阳极七段数码管和8片1位串入8位并出的74LS164芯片组成。这种显示方式不仅可以得到较为简单的硬件电路，而且可以得到稳定的数据输出；这种连接方式不仅占用单片机端口少，而且充分利用了单片机的资源，容易掌握其编码规律，简化了软件编程，在实验过程中，也体现出较高的可靠性。数据显示电路如图1 所示。

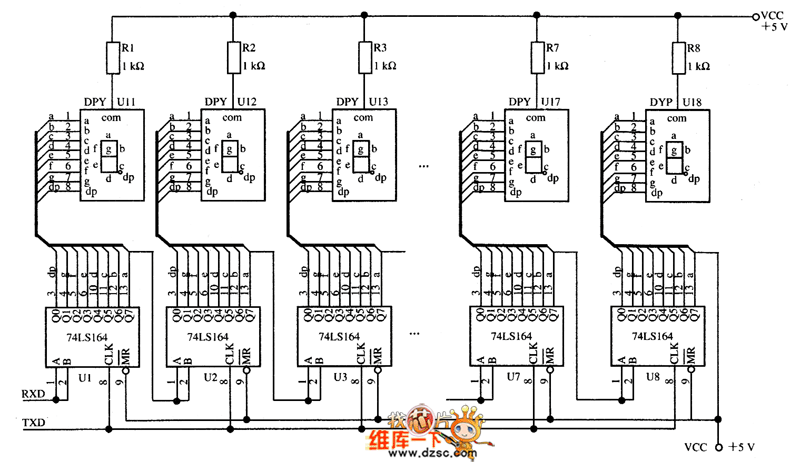

图1 数据显示电路
