EDA中的键盘输入去抖电路的仿真 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-07
[导读]如图为键盘输入去抖电路的仿真结果图，图中的输出信号QQ0，QQ1，D_0UT1，DD0,DD1是为便于仿真时观察中间结果而增加的观测点的输出，调试好后程序中的相应语句应注释掉。由图上可以看出，原来的弹跳现象经过键盘输入去

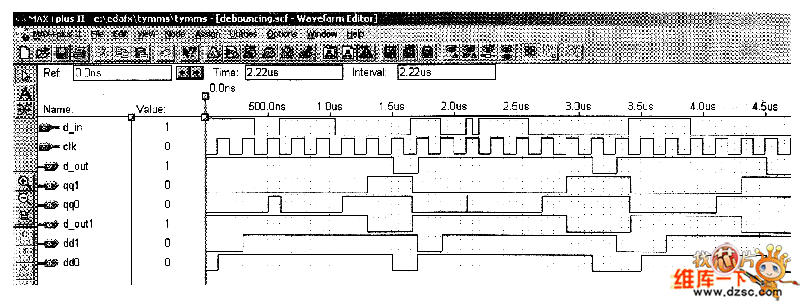

如图为键盘输入去抖电路的仿真结果图，图中的输出信号QQ0，QQ1，D_0UT1，DD0,DD1是为便于仿真时观察中间结果而增加的观测点的输出，调试好后程序中的相应语句应注释掉。由图上可以看出，原来的弹跳现象经过键盘输入去抖电路处理后已经消除了，必须连续两次取样检测到信号才会有反应，否则电路将其视为噪声，不予理会。
如图 键盘输入去抖电路DEBOUNCING VHD的仿真结果图
