系统扩展思路 -

（1）设计并制作系统工作的外围电路：信号发生器（正弦波、三角波、方波）、直流工作电源。

（2）系统联合调试成功后，可将单片机程序通过编程器进行固化到单片机中，将VHDL设计经过综合适配后的网表对CPI＇D／FPGA进行编程下载，将整个系统的外围电路设计制成印刷电路板。最后将各个组成部分安装组成一个整体系统，并进行性能测试，直到满足设计要求为止。

（3）设计制作一个移相网络：①输入信号频率：100 Hz、1 kHz、10 kHz；②连续相移范围：－45°~＋45°；③A′、B′输出的正弦信号峰一峰值可分别在0.3~5V范围内变化。

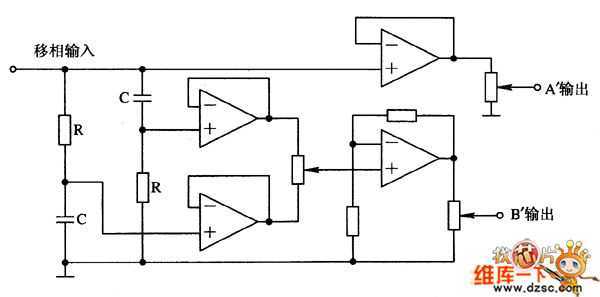

图1 移相网络电路图

｛4）设计并制作一个数字式移相信号发生器（图2 ），用以产生相位测量仪所需的输入正弦信号，要求：①频率范围：20Hz～20kHz，频率步进为20Hz，输出频率可预置；②A、B输出的正弦信号峰－峰值可分别在0.3～5 V范围内变化；③相位差范围为0～359°，相位差步进为1°，相位差值可预置；④数字显示预置的频率、相位差值。

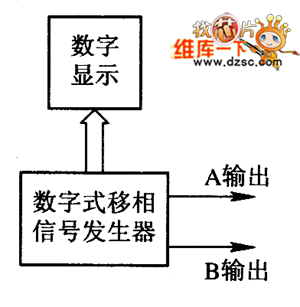

图2 数字式移相信号发生器电路图
