移位和循环指令组 -

移位和循环指令组(Shift and Rotate Group)如图所示。

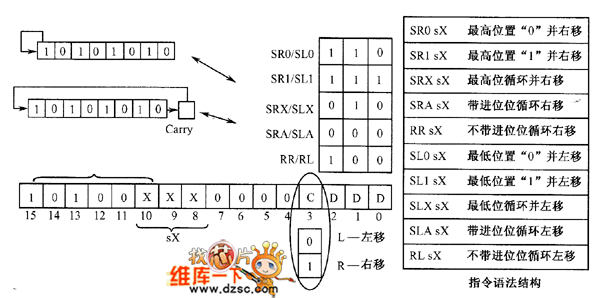

图 移位和循环指令组结构

(1) 右移和循环右移指令

SRO、SRI、SRX、SRA和RR构成了右移和循环右移指令，当执行移位操作后将会修改寄存器的内容并影响标志位。

SRO指令为寄存器的内容右移1位，其中最低位移入进位位，最高位置“0”。

SRI指令为寄存器的内容右移1位，其中最低位移入进位位，最高位置“1”。

SRX指令为寄存器的内容右移1位，其中最低位移入进位位，最高位保留原数据(最高位循环)。

SPA指令为寄存器的内容右移1位，其中进位位移入最高位，最低位移入进位位(连进位位循环右移)。

RR指令为寄存器的内容循环右移1位，其中最低位移入最高位，同时最低位也移入进位位。

(2) 左移和循环左移指令

SL0、SL1、SLX、SLA和RL构成了左移和循环左移指令，当执行移位操作后将会修改寄存器的内容并影响标志位。

SL0指令为寄存器的内容左移1位，其中最高位移入进位位，最低位置“0”。

SL1指令为寄存器的内容左移1位，其中最高位移入进位位，最低位置“1”。

SLX指令为寄存器的内容左移1位，其中最高位移入进位位，最低位保留原数据(最低位循环)。

SLA指令为寄存器的内容左移1位，其中进位位移入最低位，最高位移入进位位(连进位位循环左移)。

RL指令为寄存器的内容循环左移1位，其中最高位移入最低位，同时也移入进位位。
