[导读]相比三维曲面图只是相当于Z方向的曲面图而言，三维参数图是三个方向的曲面图。三维参数图在前面板窗口与三维曲面图外观相同，如图1所示，窗口参数设置也与三维曲面图相似。
三维参数图与曲面图不同之处在于程序框图中

相比三维曲面图只是相当于Z方向的曲面图而言，三维参数图是三个方向的曲面图。三维参数图在前面板窗口与三维曲面图外观相同，如图1所示，窗口参数设置也与三维曲面图相似。

三维参数图与曲面图不同之处在于程序框图中的控件和子VI，控件为3D Parametric Surface，子VI为3D Parametric Surface．VI，如图2所示。

3D graph：输入ActiveX容器端子，表示3D图形控件。

· x matrix∶输入二维数组（必要参数），表示投影到YZ平面的曲面数据。

· y matrix∶输入二维数组（必要参数），表示投影到xz平面的曲面数据。

三维参数图

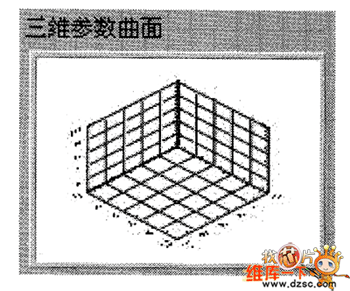

图1 三维参数图

·z matrix∶输入二维数组（必要参数），表示投影到XY平面的曲面数据。

vi图

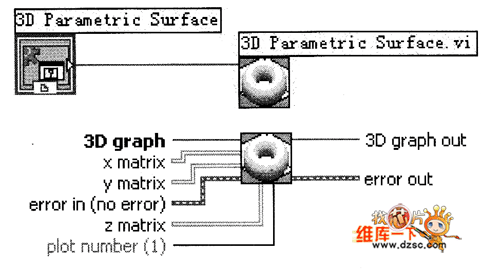

图2 3D Parametric Surface．vi

由于三维参数图是三个方向的曲面图，所以代表三个方向曲面的二维数组数据都是不可缺少的。
