　“创建文本”Express VI也具有字符串组合功能，可以方便地连接字符串和字符串变量构成新的字符串。

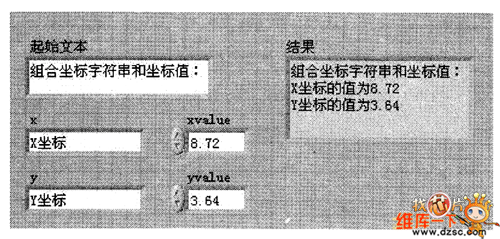

例：将字符串“X坐标”、“Y坐标”与坐标值“8.72”“3.64”用“创建文本”ExpressVI组合起来，如图1所示。

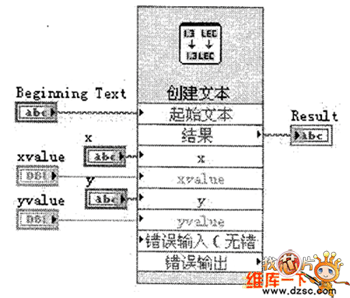

程序框图如图2所示。其中输入接线端包括“起始文本”和4个输入参数，这些参数在配置对话框中进行添加和设置。

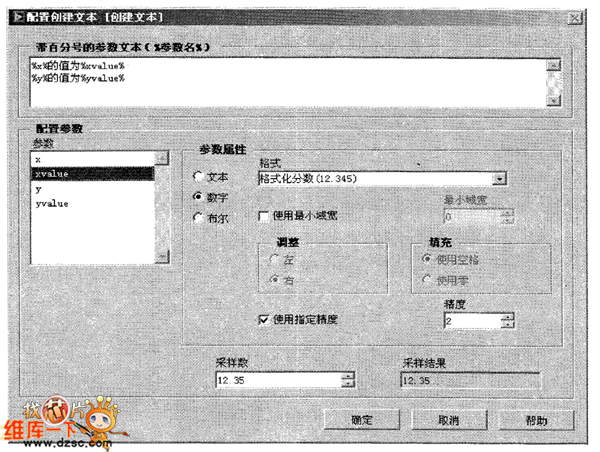

配置对话框如图3所示。“带百分号的参数文本”中设置需要输出的字符串，使用字符串“％参数名％”的格式添加输入参数。添加后，参数会自动添加到下方的“参数”项中。本例设置了4个参数“x”、“xvalue”、“y”、“yvalue”，“参数”项中自动添加了这4个参数。选中参数，可在右侧“参数属性”项中设置变量的格式。

本例设置参数“x”和“y”为“文本”类型，其他选项为默认设置，输入接线端分别连接字符串控件“X坐标”和“Y坐标”作为参数的值；设置“xvalue”和“yvalue 22为“数字”类型、格式为浮点式、精度设为2，取小数点后两位数字，输入接线端分别连接数值控件“8．72”和“3．64”作为变量值。

图1 前面板结果
