[导读]“读取测量文件”Express Ⅵ位于函数选板“编程→文件I/O→读取测量文件”，图标和接线端如图1所示。
读取测量文件从基于文本的测量文件（.lvm）和二进制测量文件（.tdm或.tdms）中读取数据。如果安装了Multisim 9．

“读取测量文件”Express Ⅵ位于函数选板“编程→文件I/O→读取测量文件”，图标和接线端如图1所示。

读取测量文件从基于文本的测量文件（.lvm）和二进制测量文件（.tdm或.tdms）中读取数据。如果安装了Multisim 9．0或更高版本，也可使用该Ⅵ读取Multisim数据。输入和输出接线端说明如下。

错误输入（无错误）：描述Express VI之前程序发生的错误信息。

启用：指定启用或禁用Express VI。默认为真，表示启用。

读取测量文件 VI图标和接线端图

图1 读取测量文件Express VI图标和接线端

文件名：指定所读文件的文件名。

EOF？：如果Express VI读取至文件末尾，则返回真。

错误输出：包含Express VI之前和自身发生的错误信息。

说明：返回读取的测量文件（包括.lvm文件和.tdm文件）中头包含的说明。

文件名输出：返回读取的测量文件。

信号：返回读取的测量文件中每个数据集合的附加注释。

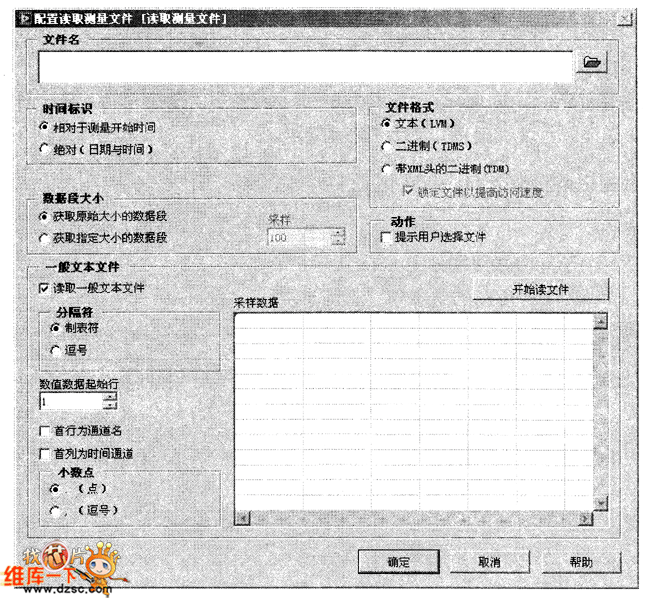

Express VI可以使用输入和输出接线端进行配置，也可以使用配置对话框进行输入和输出的配置。在添加读取测量文件Express VI时，或右键单键单击Express VI选择“属性”选项，会弹出配置对话框。配置对话框如图8-33所示。

配置对话框中包含的选项及说明如下。

（1）文件名。
显示希望读取其数据的文件的完整路径。仅在“文件名”输入端未连线时，Express VI从参数所指定的文件读取数据；如果“文件名”输入端所指定的文件读数据。

（2）时间标识。
包括选项“相对于测量开始时间”和“绝对（日期和时间）”。“相对于测量开始时间”显示数值对象从0经过的小时，分钟及秒数；“绝对（日期和时间）”显示数值对象从格林尼治标准1904年1月1号零点至今过的秒数。

（3）数据段大小。

包括选项“获取原始大小的数据段”和“获取指定大小的数据段”。“获取原始大小的数据段”按照信号数据段原来的大小从文件读取信号的数据段；“获取指定大小的数据段”按照采样中指定的大小从文件读取信号的数据段。

（4）文件格式。

包含选项“文本（LVM）”、“二进制（TDMS）”和“带XML头的二进制（TDM）”。“文本（LVM）”将文件格式设置为基于文本的测量文件（．lvm），并设置文件扩展名为．lvm；“二进制（TDMS）”将文件格式设置为二进制测量文件（．tdms），并将文件扩展名设置为。tdms；“带XML头的工进制（TDM）”将文件格式设置为二进制测量文件（．tdm），并将文件扩展名设置为。tdm。当选择“带XML头的二进制（TDM）”文件格式时，可以勾选复选框“锁定文件”以提高访问速度；勾选该复选框可明显加快读写速度，但将影响对某些任务的多任务处理能力，通常情况下推荐使用该选项。

（5）动作。

勾选复选框“提示用户选择文件”显示文件对话框，提示用户选择一个文件。

（6）一股文本文件。

复选框“读取一般文本文件”从一般文本文件读取数据。

“分隔符”项包含“制表符”和“逗号”。“制表符”用制表符分隔文本文件中的字段：“逗号”用逗号分隔文本文件中的字段。只有选中文本格式部分的“文本（LVM）”选项才可以使用该项。

“数据起始行”项表示数值数据的起始行。Express Ⅵ从该行开始读取数据，默认值为1。

勾选复选框“首行为通道名”指明位于数据文件第一行的是通道名。

勾选复选框“首行为时间通道”指明位于数据文件的第一列的是每个通道的时间数据。

“小数点”项包含“．（点）”和“，（逗号）”。“．（点）”使用点号作为小数点分隔符，“，（逗号）”使用逗号作为小数点分隔符。只有选择了文本格式部分的“文本（LVM）”选项才可以使用该项。

按钮“开始读文件”将数据从文件名中指定的文件导入至采样数据表格。

“采样数据”显示来自于文件名中指定文件的数据。
