贴片对引线的影响 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-07
[导读]这里主要强调IC引线公差，图1是SQFP32的元件图及其焊盘尺寸。图1 SQFP及其焊盘尺寸表1和表2是贴片SQFP的封装尺寸和焊盘尺寸。表1 贴片SQFP封装尺寸表2贴片SQFP焊盘尺寸欢迎转载，信息来源维库电子市场网（www.dzsc.c
这里主要强调IC引线公差，图1是SQFP32的元件图及其焊盘尺寸。

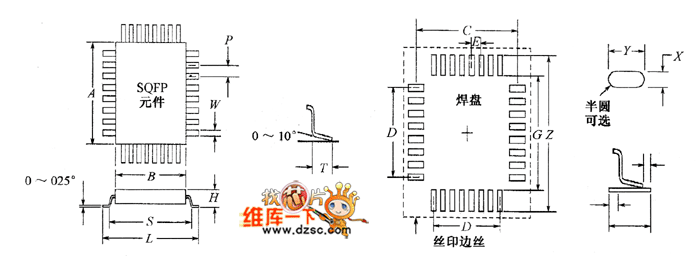

图1 SQFP及其焊盘尺寸
表1和表2是贴片SQFP的封装尺寸和焊盘尺寸。

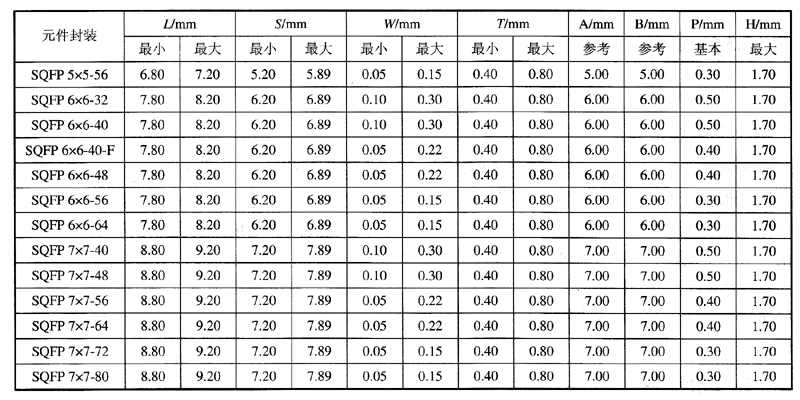

表1 贴片SQFP封装尺寸

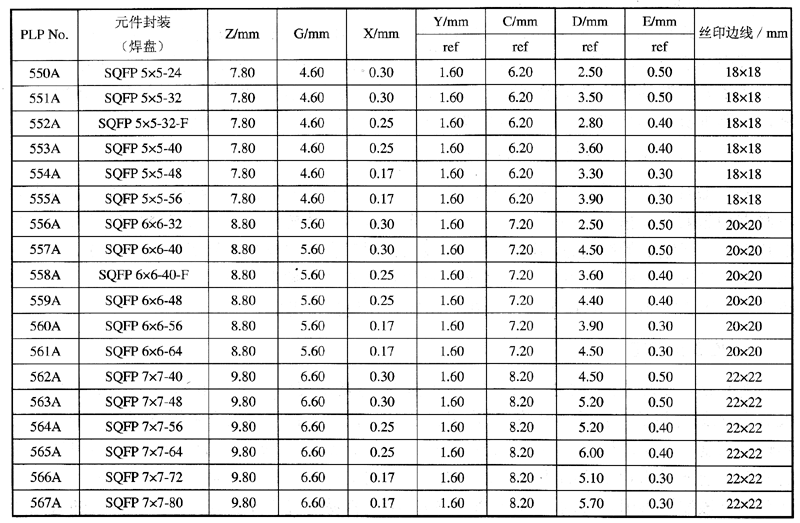

表2贴片SQFP焊盘尺寸
欢迎转载，信息来源维库电子市场网（www.dzsc.com）
