[导读]ESR表示电容器中的电阻损耗。这个损耗包括金属电极分布电阻、内部电极间的接触电阻，以及外部端接电阻。高频下的趋肤效应会增加器件的引线电阻值，所以高频ESR大于直流下的ESR。ESL也能表示电容器的损耗。当限制电流
ESR表示电容器中的电阻损耗。这个损耗包括金属电极分布电阻、内部电极间的接触电阻，以及外部端接电阻。高频下的趋肤效应会增加器件的引线电阻值，所以高频ESR大于直流下的ESR。
ESL也能表示电容器的损耗。当限制电流在元件封装内流动时，必须克服这一因素。就理论而言，限制越严，对电流密度要求也越高，相应地对ESL要求也越高。为了减少这个寄生参数，必须考虑宽和长的比例。
电容器的阻抗用ESR与ESL表示为
对于某些介质电容器，其电容值随温度和直流偏压而变化。等效串联电阻ESR随温度、直流偏压和频率变化，与此同时等效串联电感ESL保持相对不变。
由于电容器的导线上存在电感，则该电感使得电容器是非理想的。理想电容器的阻抗随频率衰减的速率是-20B每10倍频率。因为不可能通过理想布线来有效地消除磁通量，因而双面板上的长电源走线相当于增加电容器引线长度，这将严重改变电源分配系统的自谐振。

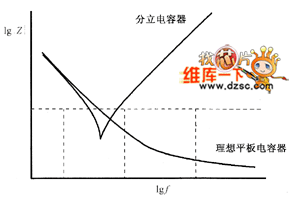

对于一个理想的平板电容器来说，当电流单一地从一侧流出，注入另一侧时，电感实际上为零。在这种情况下，高频下的Z将等于Rs，，不存在固有谐振，这正是PCB中的电源和接地层的结构特性，如图所示。
图 理想平板电容器的阻抗频率响应
