视觉系统光源的作用 -

大多数机器视觉系统都需要光源，有的甚至对光源提出了很高的要求，如闪光强、光场稳定、均匀度高且亮度可调以及闪光时间极短等。在机器视觉系统中，常见的光源有荧光灯、卤灯（金属卤化物灯）、氙弧灯、LED灯和激光等，不同种类的光源其性能和价格都有所不同，LED以其寿命长、节能和稳定成为首选。每个图像获取装置都拥有自己独立的光源，由于贴片机工作时是处于封闭状态，前、后门都关闭以保证安全，并且一些有脚元件的引脚间距很小，这就要求必须有足够光源照明；另外由于贴片机是耐用设备，所以光源的寿命要选得比较长，其中每个光源可分别由轴向、低角度和高角度组成。

随着电子封装技术的发展，表面贴片技术和元件封装技术迅速发展。贴片元件的封装种类达万种以上，贴片机通过光学视觉系统对贴片元件进行识别和检测与对中。根据封装形式与视觉算法，可将贴片元件分为CHIP，SOIC，QFP，BGA和CSP等类型。如果采用单一类型的LED光是很难获得高质量图像的，将多种类型的LED光组合并通过计算机控制，可以高速、准确地采集高质量的图像，从而完成快速的贴片过程。组合光由3个可以独立控制的光：低角度光、高角度光和同轴光组成。LED发光二极管一般选用红色、高亮度型。表1为元件图像获取时与所用光的对应关系。

表1 元件图像获取时与所用光的对应关系

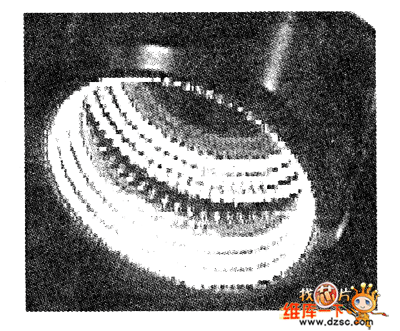

可见，贴片机必须要用到同轴光、高角度光和低角度光。图是常用在贴片机中的光的图片，是前光、侧光和轴光构成的综合体。

图 贴片机中常用LED光源
