[导读]在PowerPCB中打开你设计的PCB
１．在setup里选preferences，在routing里把GenerateTeardops打上勾．
２．选中你要加泪滴的那条线，右键选O/M Teardrops.如下图：
３．在下图中选择你要设置泪滴的形式，如下
本文引用地址: http://www.21ic.com/app/eda/201008/63185.htm

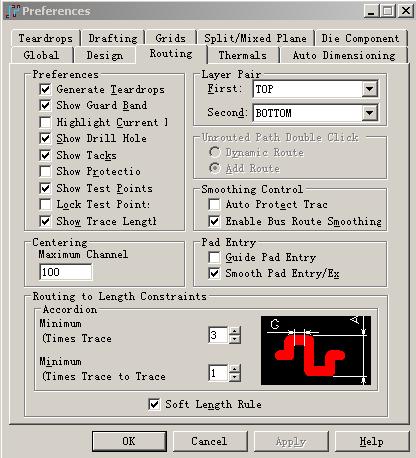

在PowerPCB中打开你设计的PCB１．在setup里选preferences，在routing里把GenerateTeardops打上勾．

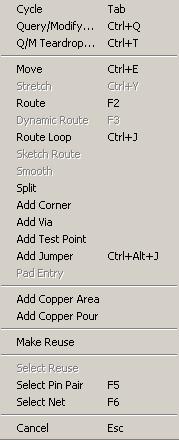

２．选中你要加泪滴的那条线，右键选O/M Teardrops.如下图：

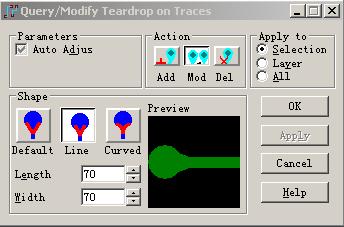

３．在下图中选择你要设置泪滴的形式，如下图：
４．设置完成后，点OK就可以了．
