如何创建PCB元件及元件库实例 -

一、实训目的
    1。学会创建PCB新元件。
    2。学会创建PCB元件库。

本文引用地址: http://www.21ic.com/app/eda/201205/119826.htm

二、实训内容与步骤：
        1。 启动Protel 99 SE，在D盘建立名为Protel的文件夹，并在文件夹中建立名为自制PCB元件.ddb设计数据库文件。在数据库中建立一个名为MyPCBLIB.LIB的库文件。
      2。 打开PCB Footprints封装库,拷贝一个DIP14的封装到MyPCBLIB.LIB库中，然后将它改为DIP10的封装,并重命名为DIP10。

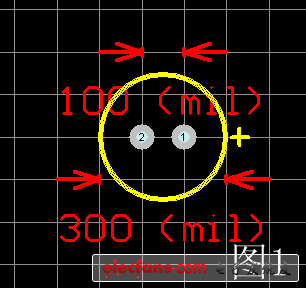

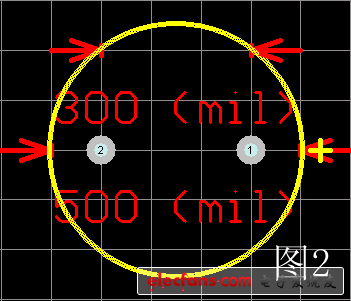

       3。 打开PCB Footprints封装库,拷贝一个RB.2/.4的封装到MyPCBLIB.LIB库中，然后将它改为如下图1的封装,并重命名为47uf，再将它改为如下图2的封装,并重命名为2200uf。

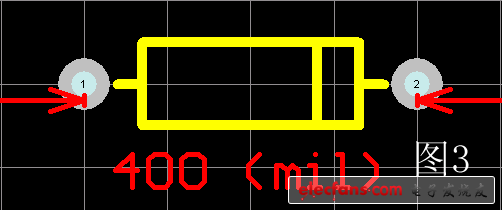

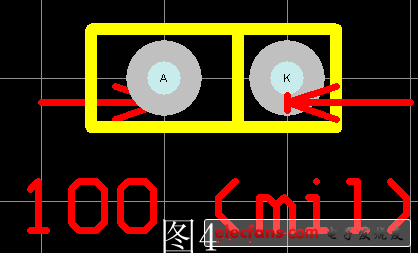

4。打开PCB Footprints封装库,拷贝一个DIODE0.4的封装到MyPCBLIB.LIB库中，然后将它改为如下图3的封装,并重命名为DIODE，再将它改为如下图4的封装,并重命名为CLED.



  5。 打开PCB Footprints封装库,拷贝一个TO-126的封装到MyPCBLIB.LIB库中，然后将它改为如下图5的封装,并重命名为RP，再将它改为如下图6的封装,并重命名为7805。(7805元件焊盘外径60mil,内径40mil。

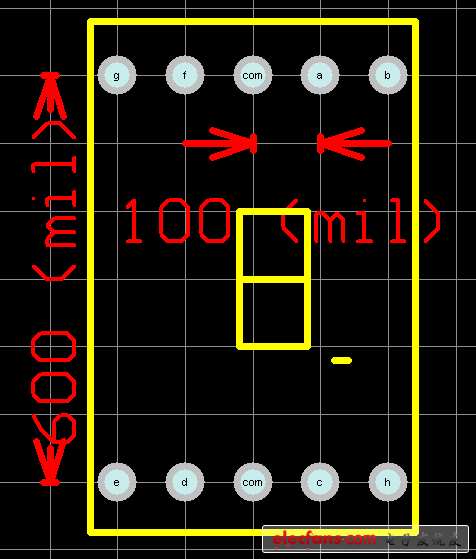

5。制作数码管的封装如下图，重命名为SM。

7。将第六章中标注为自制的元件封装作出来。
