[导读]根据系统的设计要求，综合计时电路可分为计秒电路、计分电路、计时电路、计星期电路、计日电路、计月电路、计年电路等7个子模块，这7个子模块必须都具有预置、计数和进位功能，设计思想如下：
（1）计秒电路：以直接
根据系统的设计要求，综合计时电路可分为计秒电路、计分电路、计时电路、计星期电路、计日电路、计月电路、计年电路等7个子模块，这7个子模块必须都具有预置、计数和进位功能，设计思想如下：
（1）计秒电路：以直接输入或由分频器产生的秒脉冲作为计秒电路的计数时钟信号，待计数至60瞬间，进位，计分电路加1，而计秒电路则清零并重新计秒。
（2）计分电路、计时电路：其设计思想与计秒电路类似。
（3）计星期电路：将计时电路产生的进位脉冲信号作为计星期电路的计数时钟信号，待计数至7瞬间，计星期电路返回1重新开始计数。
（4）计日电路：将计时电路产生的进位脉冲信号作为计日龟路的计数时钟信号，通过系统辨认，确定本月总天数X（包括28、29、30、31四种情况），待计数至X＋1瞬间，进位，计月电路加1，而计日电路返回1重新开始计数。
（5）计月电路：将计日电路产生的进位脉冲信号作为计月电路的计数时钟信号，待计数至12瞬间，进位，计年电路加1，而计月电路返回1重新开始计数。
（6）计年电路：将计月电路产生的进位脉冲信号作为计年电路的计数时钟信号，待计数至100瞬间，计年电路返回0重新开始计数。（注：由于本系统的计年范围仅为2000～2099年，所以计年模块只对年份的后两位进行计数，年份的前两位始终保持为“20”。）
下面介绍CNT60、CNT30计数模块的设计。
CNT60计数模块是一个多用计时模块，它既可作为计秒电路调用，又可作为计分电路、计时电路调用。图7．2是其输入、输出端口图。其中，输入信号LD为置数控制信号，低电平有效；输入信号CLK为计数时钟信号；输入信号DATA为待预置数；输出信号NUM为计数结果；输出信号co为计数溢出信号。

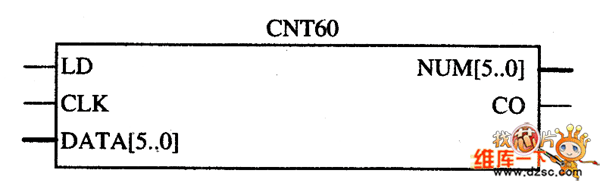

如图1 CNT60计数模块输入、输出端口图

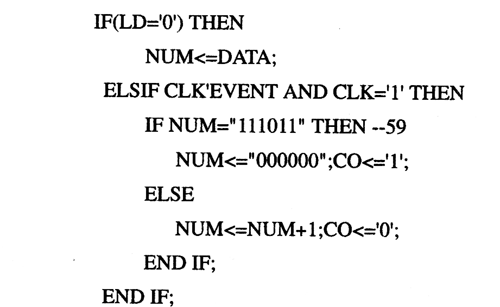

CNT60的主要VHDL程序段如下：
CNT30计数模块是一个计日模块。由于该计数模块涉及到大小月及闰年问题，所以CN：Γ30的计数范围并非固定不变，而是存在着1～28、1～29、1～30及1～31这四种情况。如图是其输入、输出端口图。其中输入信号LD为置数控制信号，低电平有效；输入信号CLK为计数时钟信号：输入信号DATA为待预置数；输入信号NIAN为当前计时的年份数；输入信号YUE为当前计时的月份数：输出信号NUM为计数结果；输出信号CO计数溢出信号，输出信号MAX DAYS为当前月的天数。

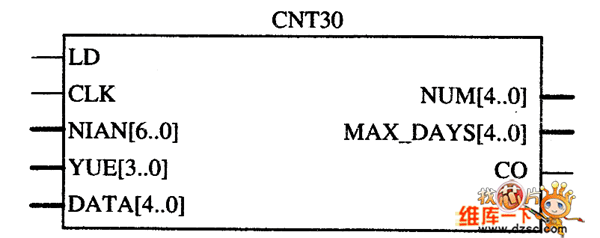

如图2 CNT30计数模块输入、输出端口图

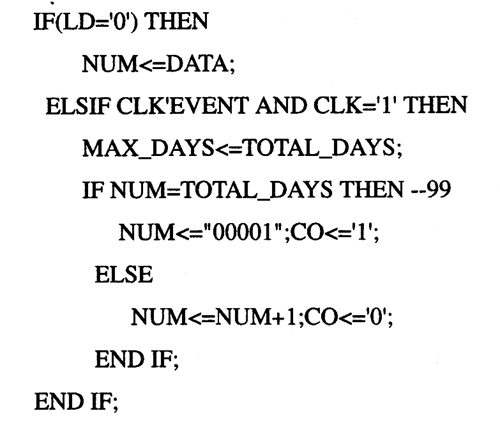

CNT30的主要VHDL程序段如下：
