CCS3.3安装、SEED -

作者：王正伟,华清远见嵌入式学院讲师。

一、安装CCS软件: CCS v3.3

我设定安装路径:D:CCStudio_v3.3

二、安装SEED-XDSUSB仿真器驱动

安装：seedusb20setup.exe

我设定相同的安装路径:D:CCStudio_v3.3

注意，一定要和ccs安装在同一目录下。

三、安装SEED-XDSUSB JTAG仿真器硬件

1). 用USB线缆将XDSUSB仿真盒与电脑主机相连。连接电路板，并上电。

2). 系统会自动提示安装‘找到新的硬件向导’;

单击‘下一步’ ，选择“从列表或指定位置安装（高级）（S）”

单击‘下一步’ ，选择“在搜索中包含这个位置（O）”

注意:

选择驱动为Drivers For CCS3.3下的 seedusb2.inf文件

单击‘下一步’ ，等待完成。

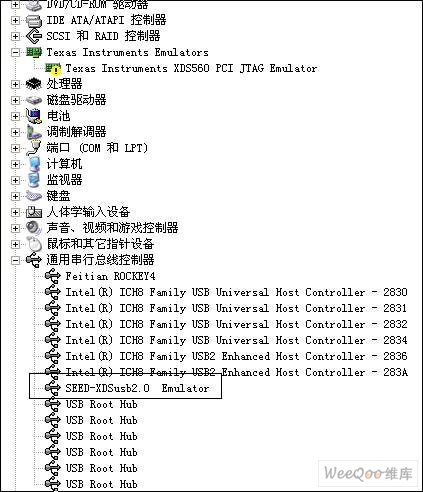

正确安装后如下：有SEED-XDSusb2.0 Emulator 显示即为安装完成。

3). 系统会自动识别已检测到SEED-XDSusb2.0仿真器，即有上图的显示。

4) 使用usb20emurst.exe 重启仿真器。

四、xds510usb2.0在CCS3.3下的问题分析与解决

先说明一下：

1、 驱动为：SEED-XDSUSB_CCS3.3；

2、 我的CCS和驱动安装路径为D:CCStudio_v3.3。

驱动文件为：SEED-XDSUSB_CCS3.3.rar

CCS版本为：CCS3.3

1、xds510usb2.0在CCS3.3下的问题

安装CCS3.3后安装新的驱动后，连接时出现如下问题：

Error connecting to the target:

Error 0x80000240/-172

Fatal Error during: Initialization, OCS,

This error was generated by TI's USCIF driver.

2、问题分析

网上有师兄提到：

你看下CCS里面 CC 文件夹下BIN里面的 XDSFAST.DLL这个文件是多大的 你装了510的驱动应该是352K左右 如果是160K的话 可能是你的去没有装好 建议你重新装下驱动。

果不其然，我安装CCS里面的XDSFAST.DLL还真是160K，找到问题所在了。

3、问题解决

操作如下：

1、把原来的xdsfast文件删掉重新安装驱动（D:CCStudio_v3.3ccbinxdsfast3.dll）；

2、重新安装SEED-XDSUSB_CCS3.3。

查看xdsfast3.dll文件大小，变为352K了，再度尝试连接，okay~！

五、在Setup CCStudio v3.3中的系统配置

A，双击桌面上“Setup CCStudio v3.3” 图标. 在‘Family’栏中选择目标“C64xx”。

B, 在‘Platform’栏中选择“SEEDXDS510USB emulator”。

C, 在“Available Factory Boards”中选择“C64xx SEEDXDS510USB Emulator”。

即：

DSP: TMS320C6416

Family: C64xx

Platform. SEEDXDS510USB emulator

Driver: C64xx XDS510USB Emulator

D, 将设备驱动拖拽至左栏的‘System Configuration’ ，或双击选择。

E, 保存并退出，进入CCS调试界面。

最初显示为：

点击“Debug”下的“Connect”：

然后，开工吧。。。
