[导读]约束编辑器（Constraint Editor）是ISE中做约束设置的辅助工具，其图形化操作界面极大地方便了约束设置的过程，即使是对UCF不很熟悉的初学者也可以轻松地在相应的界面中完成约束设置。在约束编辑器中可以执行如下操作

约束编辑器（Constraint Editor）是ISE中做约束设置的辅助工具，其图形化操作界面极大地方便了约束设置的过程，即使是对UCF不很熟悉的初学者也可以轻松地在相应的界面中完成约束设置。在约束编辑器中可以执行如下操作。

（1）设定全局时序约束。
（2）通过I/O端口或I/O端口的组来设定时序约束。
（3）生成分组和时序路径中参考点，用其来设定时序约束。
（4）用分组和时序路径中参考点进—步改善时序约束。
（5）设定其他约束。

用户在约束编辑器所做的改动会写入UCF或XCF（Xilinx Constraint File）中。

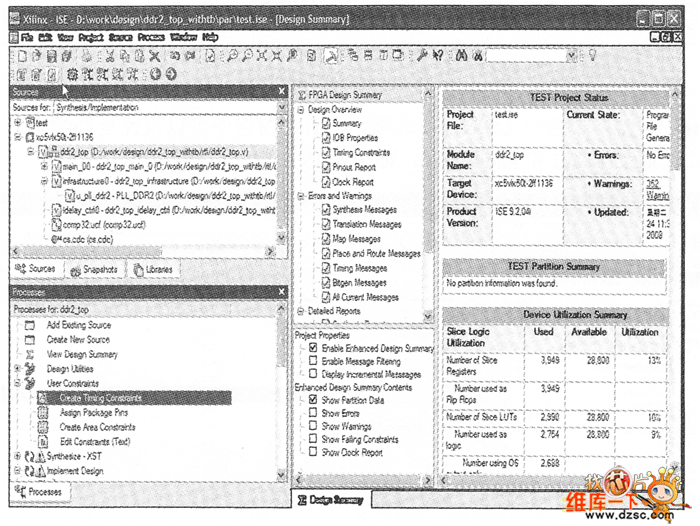

约束编辑器可以在ISE工程中打开，在Processes窗口中展开User Constraints目录，然后双击“Create Timing Constraints”图标打开约束编辑器。如果没有综合的新工程，双击“CreateTiming Constraints”选项使ISE从Synthesize运行到Translate，然后才能打开约束编辑器，如图1所示。

ISE运行约束编辑器图

图1 ISE运行约束编辑器

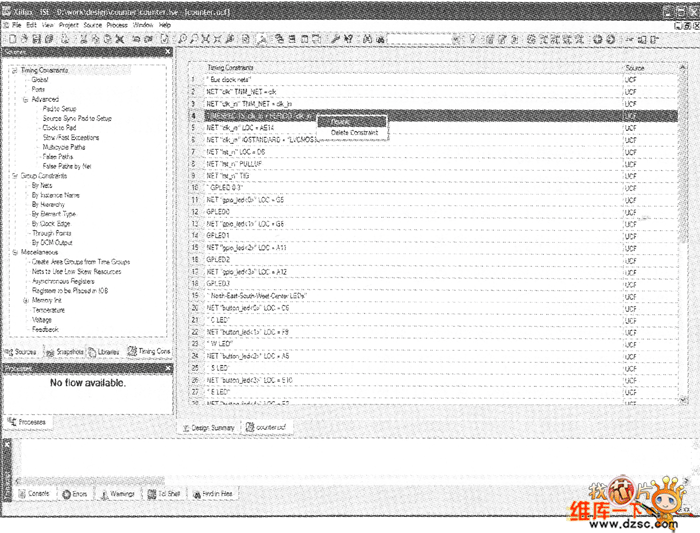

在新版ISE中打开的约束编辑器窗口如图⒋44所示，在【Source】窗格中提供了3大类编辑功能，即时序约束、分组设置和其他约束。在【Soqrce】窗格中选中【Timing Constraints】选项，右边窗格中会显示当前UCF文件中的所有约束。右击约束内容，可以选择注销或删除该约束。

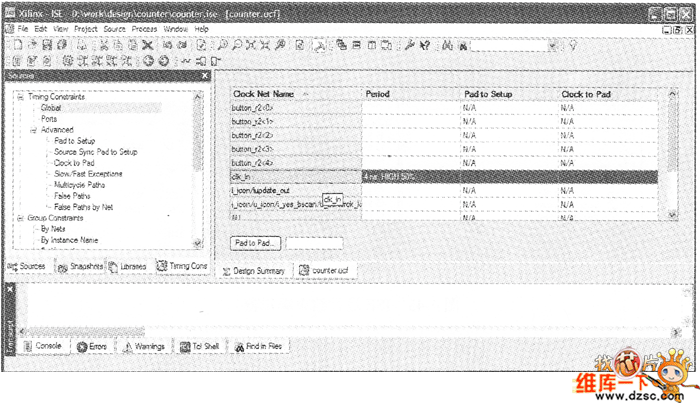

约束编辑器窗口图
