“Registers to be Placed In IOB”是用来指导工具将指定寄存器MAP或I/O寄存器的约束。
“Memory hit”部分可以设置Block RAM、Distributed RAM／ROM、Shift register和FFS的初始值，如图1所示。
“Tempreture”和“Voltage”是用来设定器件工作条件的约束，这样工具不再使用最坏情况来做分析．

分组中的约束的参数设置图

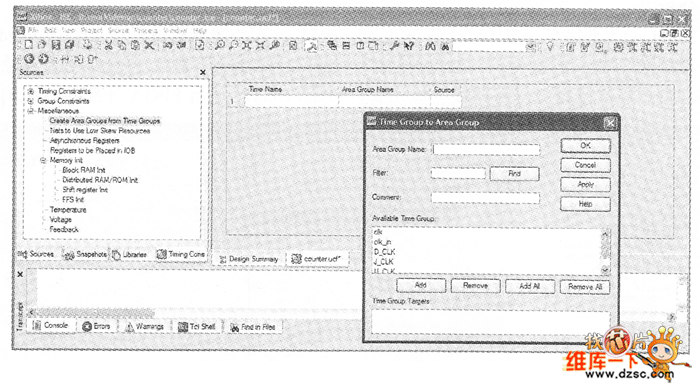

图1 分组中的Miscellaneous约束的Block RAM参数设置

“Feedback”是用来设定DCM或PLL的FPGA外祁反馈延时的约束，双击“Feedback”后弹出设震对话框，如图2所示．其中，“Input Pad Net”是指FPGA的反馈输入脚，“output Pad Net”是指FPGA的反锁输出脚，“Path Delay”楚指FPGA外部反馈线的延时．

分组中的约束的参数设置

图2 分组中的Miscellaneous约束的Feedback参数设置

因为外部反馈会让FPGA下游器件的时钟输入脚与FPGA内部寄存器的时钟输入脚保持相位相同、因此通过“Feedback”设定的外部反馈线的延时大小就会形响工具对OFFSET IN和OFFSET OUT的分析，进而也会影响最终的实现结果，如图3所示．“Feedback”设定的值越准确，OFFSET IN和OFFSET OUT的分析结果就会越准确。

约束编辑器也而单独运行版本，可以从ISE的程序启动目录下打开，如图3所示。单独版的外观和界面有较大不同，但是基本功能都相同，这里不再赘述。
