时序分析器的用户界面 -

时序分析器可以从ISE工程中打开，在【Processes】窗口中展开【Map】目录，双击【AnalyzePostˉMAP Static Timing】图标打开时序分析器． 也可以展开【Place ＆ Route】目录，然后双击【Analyze Post Place ＆ Route Static Timing】图标打开时序分析器，如图1所示．如果之前的Processes没有运行， 双击时序分析器图标使ISE运行Processes，然后才能打开时序分析器。

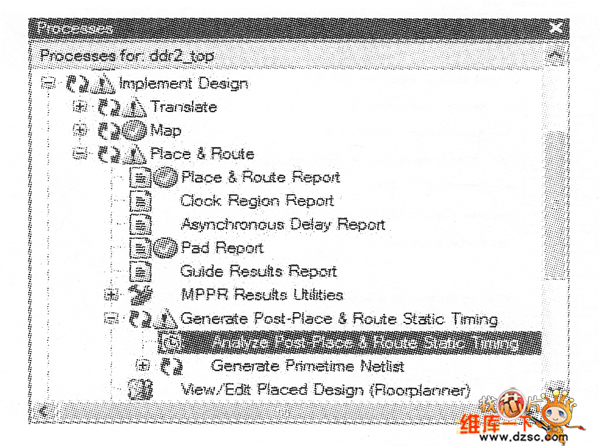

图1启动单独运行时序分析器

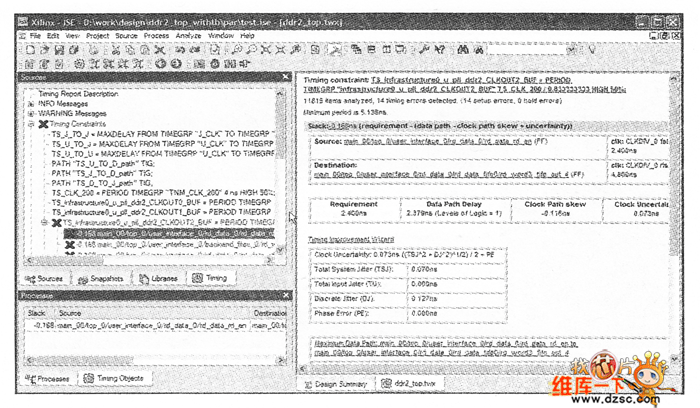

打开的时序分析器窗口如图2所示， 其中左上角的工具栏提供了时序分析的快捷按钮标，【Source】窗口列出了报告的基本信， 约束文件及Data sheet报告的目录，单击【Source】窗口巾的条目会在右边窗格中显示对应的详细信息．
