在CoolRunner-II器件中，高级内部互连矩阵（Advanced Interconnect Matrix，AIM）用于CPLD内部功能模块之间的高速连接，可为每个功能模块提供40个数据输入通道及16个全局控制信号。此外，每个功能模块中的16个宏单元各自还有一个反馈通道（共16个）输出到高级内部互连矩阵，如图所示。该信号通道由于直接由乘积项输出，没有经过触发器，所以不仅具有高速特性，而且可为乘积项逻辑提供额外的共享资源。该通道可以通过约束设计或软件来启用或关闭。

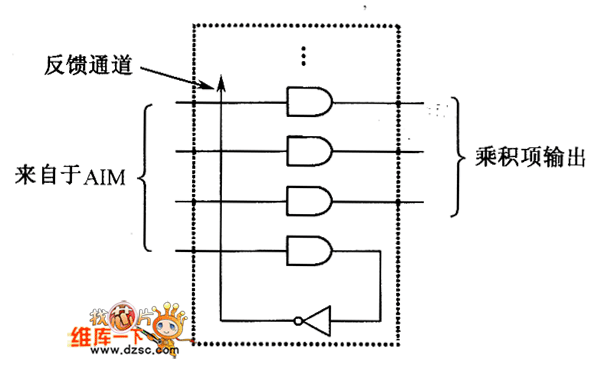

如图 CoolRunner-II器件反馈通道

例如，在实现如下逻辑函数时，有无该通道，所占用的资源将不同：
Out=a＆b＆(c＃d＃e＃f)
由于CPLD器件的物理结构特性，通常是先执行“与”操作，然后执行“或”操作。在上式中，如果没有反馈通道，其表达式为：
Out=(a＆b＆c)＃(a＆b＆d)＃(a＆b＆e)＃(a＆b＆f);
该函数需要占用4个乘积项。
如果采用反馈通道：
C'=(C＃d＃e＃f)；—由反馈通道实现
Out=a＆b＆C'；
该函数仅需要占用1个乘积项。
