Coo1Runner-Ⅱ器件：外部信号 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-08
[导读]Coo1Runner-Ⅱ器件外部信号从引脚进入器件后通过输入/输出模块级内部互连矩阵AIM从AIM再分配到各个功能模块。在整个过程中都需要附加额外的延迟 真延迟的多少取决于信号传输的路径和模块的种类，对于Coo1Runner-Ⅱ器
Coo1Runner-Ⅱ器件外部信号从引脚进入器件后通过输入/输出模块级内部互连矩阵AIM从AIM再分配到各个功能模块。在整个过程中都需要附加额外的延迟 真延迟的多少取决于信号传输的路径和模块的种类，对于Coo1Runner-Ⅱ器件来说，各个路径和模块的延迟特性是固定和独立的，其时序模型(Timing Model)如图所示。
本文引用地址: http://www.21ic.com/app/eda/201806/769696.htm

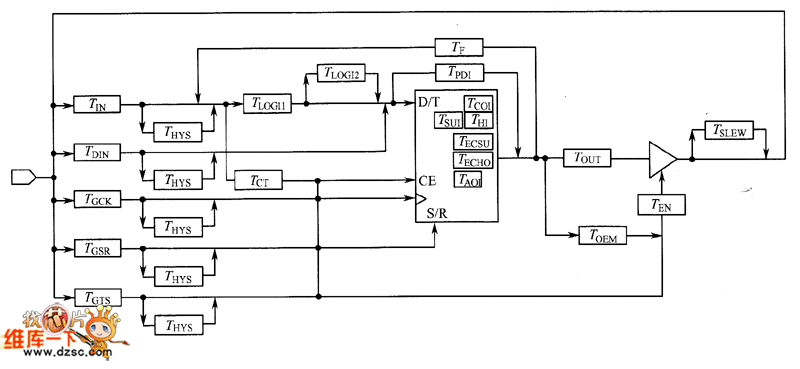

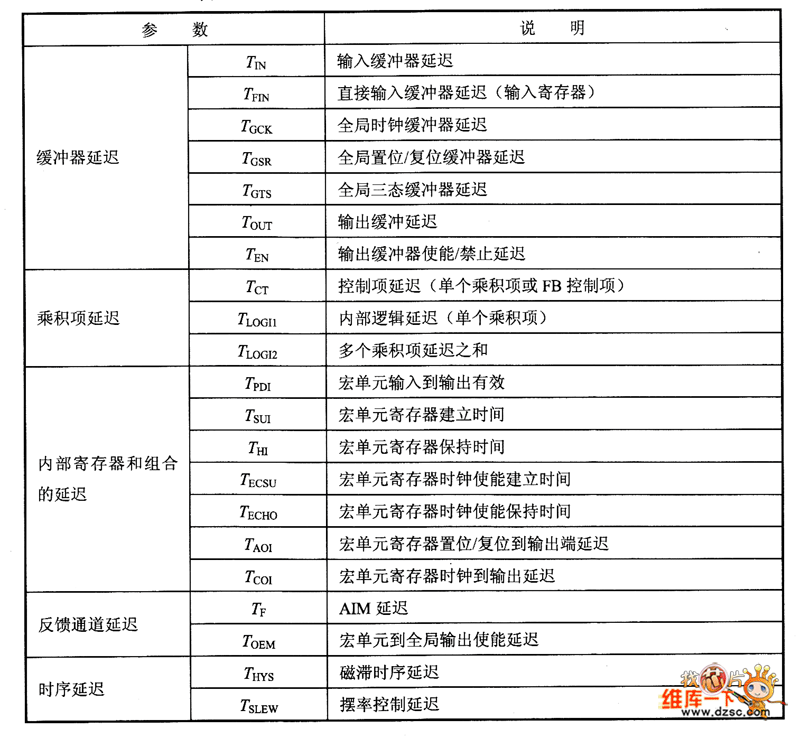

如图 CoolRunner-II的时序模型 如图中各个延迟参数及其说明如表所示。 如表 CoolRunner-II各个延迟参数及其说明
