LabVIEW的布尔型数据 -

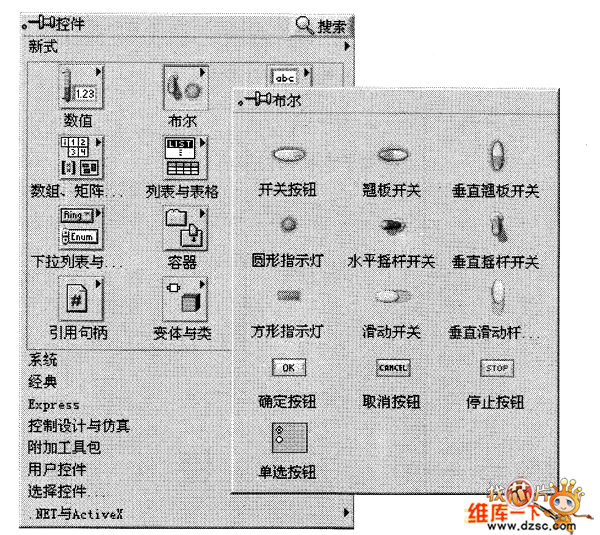

图1 前面板窗口布尔子选板

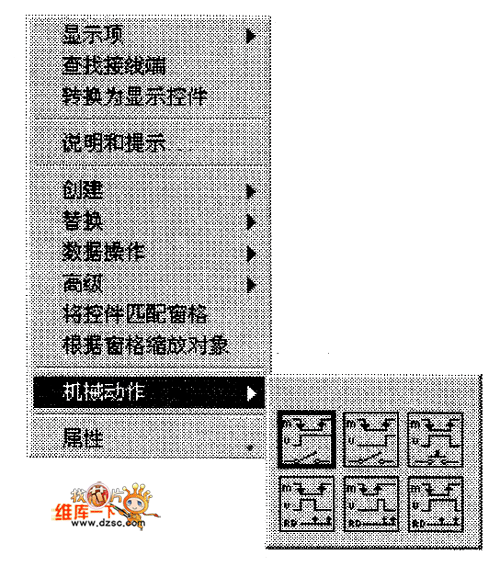

前面板窗口中，在开关、按钮等控件上单击鼠标右键，通过弹出的快捷菜单选项可以对控件进行设置。其中大部分菜单选项与数值对象的右键快捷菜单相同，功能也基本相同；不同之处在于布尔控件的机械动作设置项，如图2所示。

机械动作设置主要针对开关、按钮之类的布尔控件，其设计思想源于实际的机械设备。实际机械的开关和按钮在使用过程中，不像数字设备那样只有“1”和“0”（开和关）的区别，而在按下和松开之间有一个时间间隔，机械触点在此时间间隔内的动作状态就有多种形式。LabVIEW中开关、按钮控件的机械动作设置实际上就是模拟实际开关设备的动作状态，共提供了6种动作类型，其含义如表1所示。

图2 布尔控件的机械动作选项

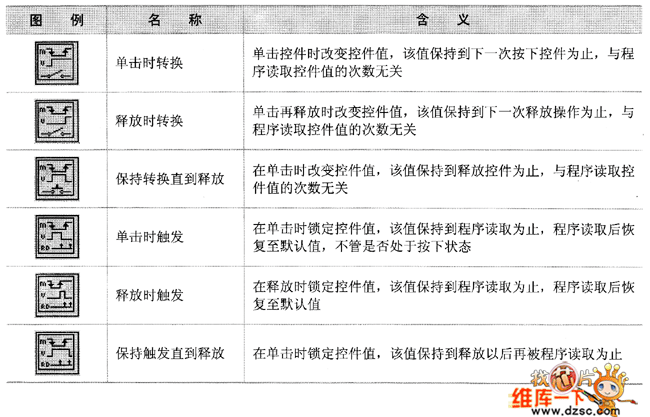

表1 机械动作类型及含义

动作图例中有3行字母和图形的组合。第一行m（motion）表示鼠标在控件上的动作，图形中凹下时表示按下，其余表示释放状态；中间行v（value）表示控件值的变化情况，图形中下表示False或0，上表示True或1；最后一行RD（read）表示程序读取控件值，图形中脉冲表示读取的时刻。

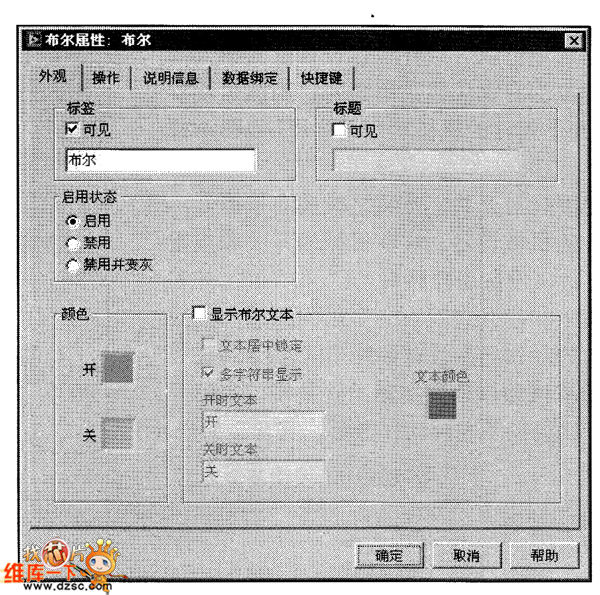

在布尔控件的右键快捷菜单中选择“属性”选项，系统弹出属性对话框，可以对布尔型控件的属性进行设置，如图3所示。

布尔控件属性对话框包括外观、操作、说明信息、数据绑定和快捷键选项卡，其中说明信息、数据绑定和快捷键选项卡中的内容与数值控件属性相同，不同的是外观和操作选项卡的内容。
