ICAP的配置寄存器 -

ICAP必须从输入口写入20个字节用于启动一次多引导重配置。表描述了⒛个字节的含义。从中可看到，大部分的字节内容都是固定的，少部分内容需要根据具体应用设计来设置(可参见《Spartan-3系列配置用户指南(UG332)》一书)。

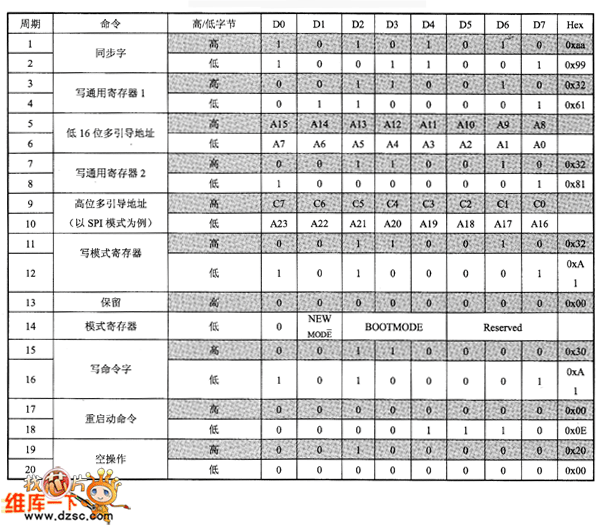

表 ICAP配置中20个字节的含义

通常在多引导应用中有3个重要的寄存器，以及上面提到的少部分需要设置的寄存器。

(1) 下一个多引导的起始地址(GENERAL1和GENERAL2)。

这两个寄存器用于设置外部BPIFash或SPIFash多引导起始地址。

(2) 命令寄存器(CMD)。

这个寄存器将允许FPGA进行多引导重启动。

(3) 模式寄存器(MODE REG)。

模式寄存器用于设置多引导的引导模式，以及下一个引导模式选择M［2：0］，灵活的模式选择设置可以使FPGA在不同的Flash之间引导。
