LabVIEW的For循环 -

For循环位于结构子选板“编程→结构→For循环”。

For循环按照设定好的次数N执行结构内的对象，包含两个长整型参数：总的循环次数N和当前循环次数I。建立For循环结构需要以下几个步骤。

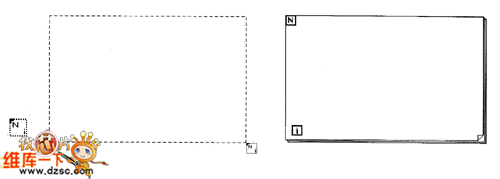

· 第1步：放置For循环框。在子选板上单击鼠标左键或右键选择“For循环”，然后在程序框图窗口空白区域单击鼠标左键，向右下方拖动鼠标使虚线框达到合适大小，再单击鼠标左键即完成For循环框的放置，如图1所示。For循环框创建完成后，将鼠标移至边框上，出现方位箭头，按住鼠标拖动可改变框的大小。

图1 放置For循环框

· 第2步：添加循环程序。在循环框中添加循环程序对象。注意，循环程序的所有对象都要包含在框内，否则不被视为循环程序。

· 第3步：设置循环次数。设置循环次数有直接设置和间接设置两种方法。直接方法就是直接给N赋值来设置循环次数。即在N上单击右键，从弹出菜单中选择“创建变量”在该变量控件中输入数值常量，就是循环次数N为整型量，如果所赋值不是整型量，则将其强制转换为最接近的整型量，0.5转换为最接近的偶数。间接方法则是利用循环结构的自动索引功能来控制循环次数，具体会在后面的自动索引中讲到。

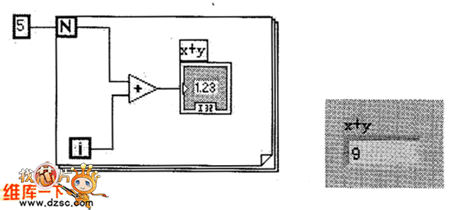

在For循环结构中，数值N和i都可以作为数值使用，如图2所示。不过该循环结构只能显示最后一次循环i为4时的结果：x+y 为9。

需要注意的是，For循环在执行过程中不能中断。只有循环次数执行完（i＝N）后循环才停止，在执行过程中不能停止循环。

图2 For循环次数量级
