LabVIEW的循环结构数据通道与自动索引 -

以图1中左侧的数据通道的添加为例，在程序框图界面中，单击工具选板上的“进行连线”工具后，连接显示控件和乘法（“x”）函数控件的输入端口后，系统自动生成数据通道。

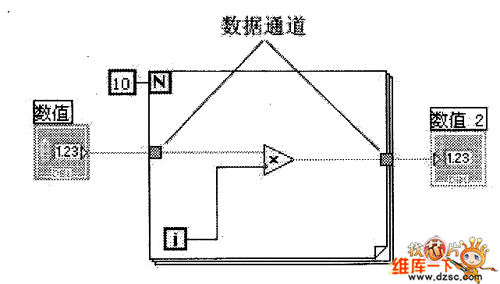

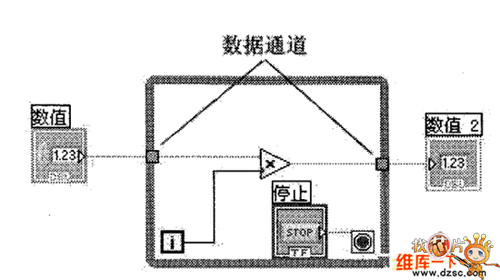

图1 For循环结构数据通道

图2 While循环结构数据通道

在执行循环程序过程中，循环结构内的数据是独立的，即输入循环结构中的数据是在进入循环结构之前完成的，进入循环结构以后不再输入数据；而循环结构输出数据是在循环执行完毕以后进行的，循环执行过程中不输出数据。

例如执行图1所示程序，输入控件“数值”在循环结构中保持不变，输出数据为循环结构结束时的i（值为9）乘以输入控件“数值”。当“数值”输入为1时，输出结果“数值2”为9；当“数值”输入为2时，输出结果“数值2”为18，如图3所示。

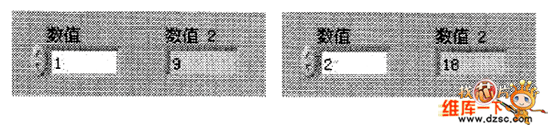

图3 前面板结果

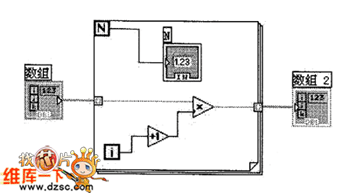

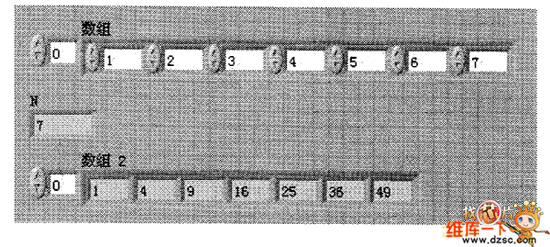

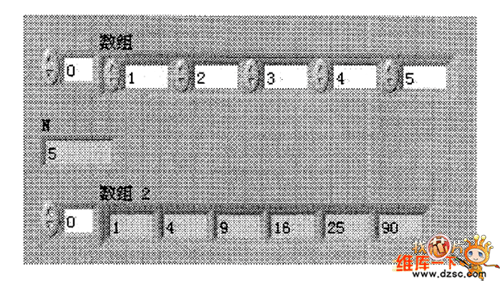

当循环结构外部和数组相连接时，在数据通道可以选择自动索引的功能。自动索引自动计算数组的长度，并根据数组最外围的长度确定循环次数。在数据通道上单击鼠标右键，选择快捷菜单中的“启用萦引”，即可启用自动索引功能，如图4所示。

图1的程序中，循环结构中每次循环都产生一个相乘的结果，如果保留每次循环相乘的结果，并将所有结果组成数组输出，则需要启动自动索引功能。

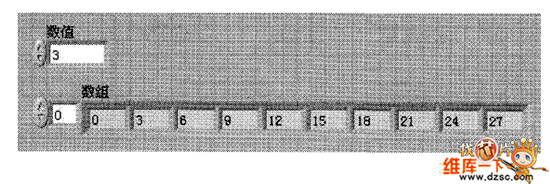

启动自动索引后，For循环结构的输出数据通道发生变化，如图5所示，变为两侧分别连接不同维数的数据。此时，前面板的界面形式结果如图6所示。

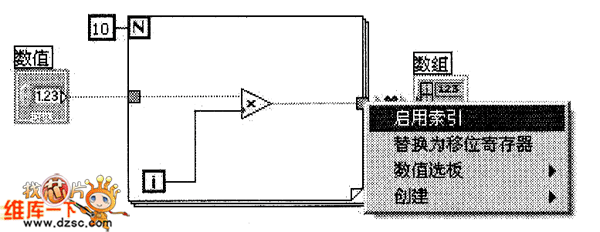

图4 启动自动索引功能

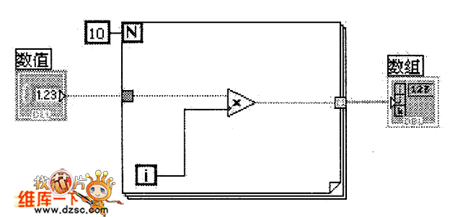

图5 自动索引结果
