PCB的载流能力到底怎样计算 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-08

[导读]PCB载流能力的计算一直缺乏权威的技术方法、公式,经验丰富的Layout工程师依靠个人经验能作出较准确的判断。但是对于Layout新手,不可谓遇上一道难题。
PCB的再留能力取决于以下因素:线宽、线厚(铜箔厚度)、容许

PCB载流能力的计算一直缺乏权威的技术方法、公式,经验丰富的Layout工程师依靠个人经验能作出较准确的判断。但是对于Layout新手,不可谓遇上一道难题。
PCB的再留能力取决于以下因素:线宽、线厚(铜箔厚度)、容许温升。大家都知道,PCB走线越宽,再留能力越大。

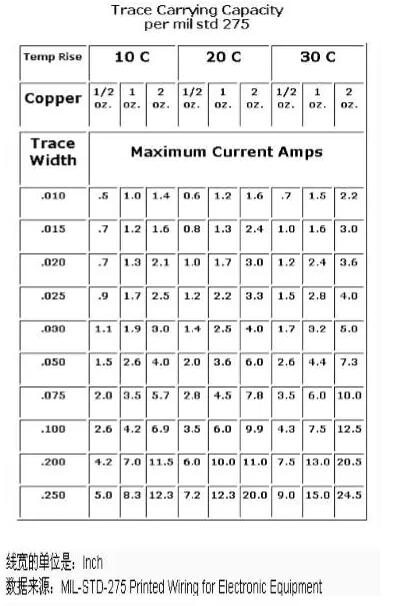

但很多人有一个误区比如:假设在同等条件下,10mil的走线能承受1A,那么50mil的走线能承受多大电流?很多人都认为是5A。但其实不能这样通过线宽倍数来计算载流能力,请看以下来自国际权威机构提供的数据供大家参考:

本文引用地址: http://www.21ic.com/app/eda/201806/770742.htm
