自制PCB双面板绝佳方法 -

不知道大家是不是也有过制作双面板对孔难的感受呢？的确，自己手工制作双面板对孔对不齐很是影响后期做板子的效果。

本文引用地址: http://www.21ic.com/app/eda/201806/770731.htm

在这里给大家介绍一种个人独创的手工制作双面板的方法（绝对简单方便，百试百灵）：

下面我就给大家一步一步演示：

如图所示的双面PCB板，首先要在上方画一条线（最好10mil）

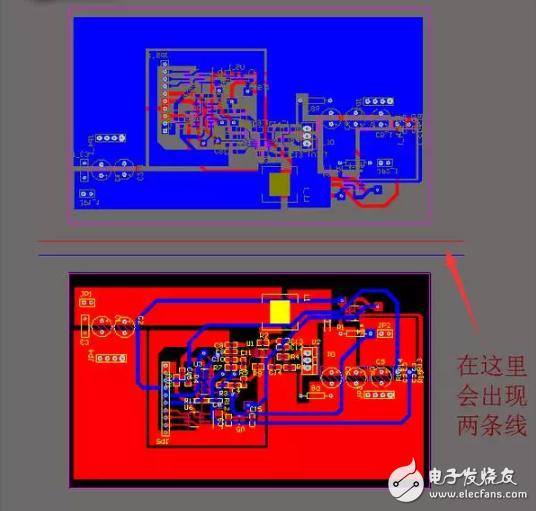

然后全选，复制，粘贴，镜像（全选时候鼠标点住按L），旋转后效果如下：

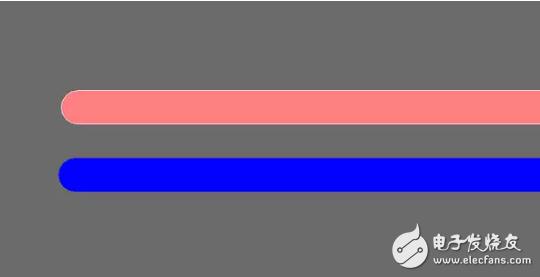

到这里大家好像已经看出点眉目了，好了，我们继续，接下来是最关键的一步：全选复之后不断放大界面，让这两条线对齐，一定要对齐，我想这其中的道理我不必细说

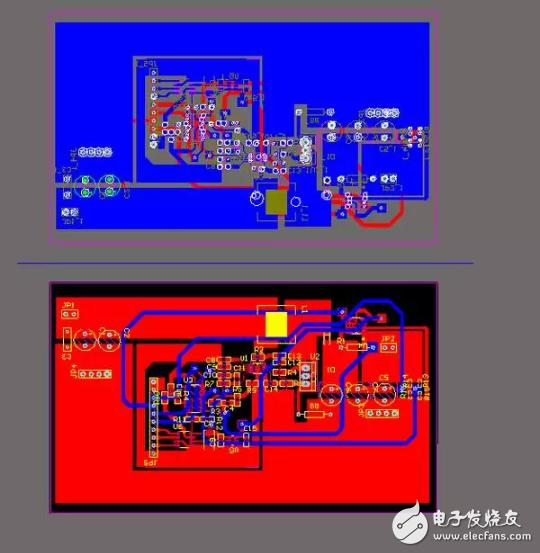

之后的效果：两条线完全对齐！

注意打印选项：

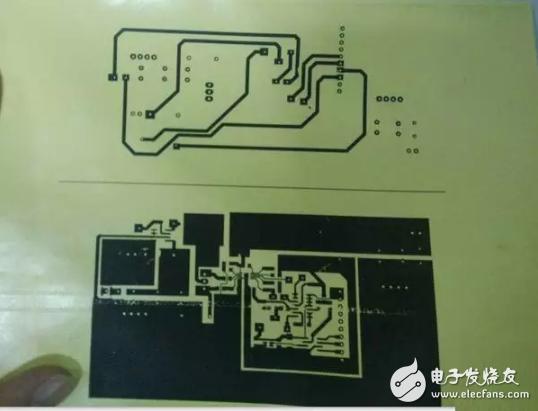

用油纸打印出来的效果如下：

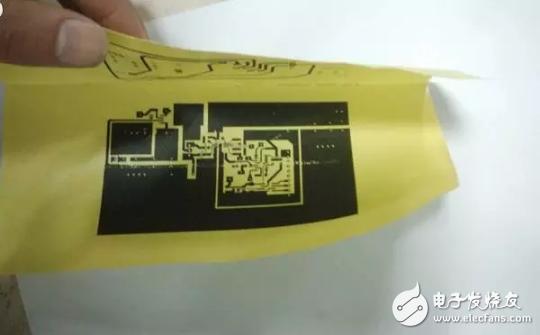

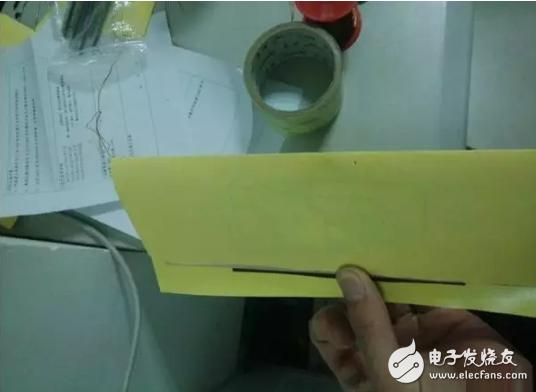

然后将油纸按着那条后画的线对折，你会发现两个面的的孔奇迹般的对齐了！，而且是完全对齐，这里的道理我不必细说了吧，按照我说的做一次你会爱上这种方法的！

之后便是转印，最好用熨斗，热转印机容易错位，而且用熨斗直接把两面都熨上就ok了
