标准时钟信号波形是梯形的周期数字脉冲,如图1所示,脉冲周期为T;信号上升时间为tr;信号下降时间为tf。假设tr=tf,高电平维持时间为to,定义数字脉冲宽度为τ=to+tr。

 数字时钟信号

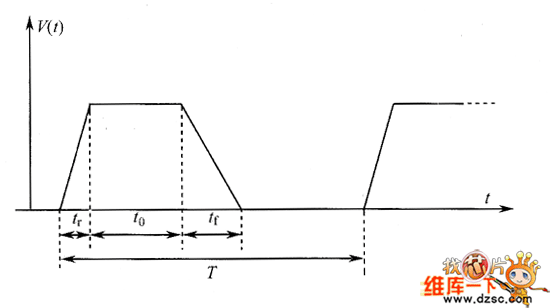

图1 数字时钟信号

将此时钟信号作傅里叶展开如下:

通过上式的傅里叶展开可以得到此时大致的时钟信号离散频谱,如图2所示.可见数字信号的频谱并不局限于其时钟频率,而是覆盖很宽的频率范围。例如,一个时钟频率为33 MHz的数字系统,它的三次谐波分量接近100 MHz。电路板上的元件、走线、封装、连接器等互连结构在33 MHz时可能不会带来问题,但是对于100 MHz的谐波,趋肤效应、传输线效应开始出现,并影响信号的完整性。随着频率的升高,一段不起眼的导线、一个封装引脚都可能像天线一样辐射电磁波,带来电磁兼容性问题。此外,系统互连对不同频率的衰减不同,频率越高,衰减越大,这就可能带来信号波形退化等一系列问题。

时钟信号的频谱

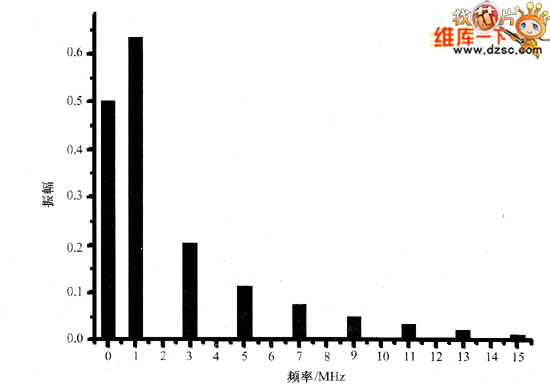

图2 时钟信号的频谱
