EDA中的总体组装的VHDL源程序系统的有关仿真 -

来源： 网络用户发布，如有版权联系网管删除　2018-08-09　
进入嵌入式论坛与网友讨论>>

[导读]如图1～如图5是系统中有关模块的仿真，请读者结合有关程序进行仿真结果的分析。经分析上述的有关仿真结果，可知对应模块的VHDL程序设计是正确的。

如图1 ADZHKZ的仿真结果图(未加去毛刺进程前)

如图2 ADZHKZ的仿真

如图1～如图5是系统中有关模块的仿真，请读者结合有关程序进行仿真结果的分析。经分析上述的有关仿真结果，可知对应模块的VHDL程序设计是正确的。

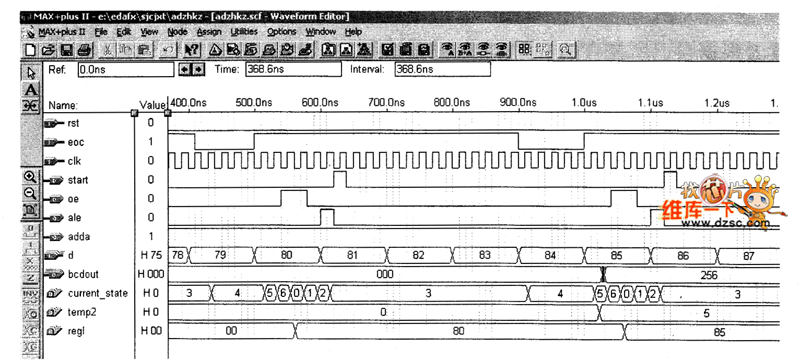

ADZHKZ的仿真结果图(未加去毛刺进程前)



如图1 ADZHKZ的仿真结果图(未加去毛刺进程前)

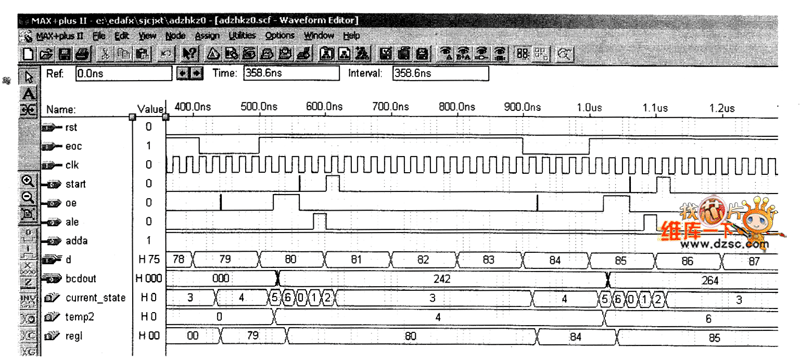

ADZHKZ的仿真结果图(口了去毛刺进程后)

如图2 ADZHKZ的仿真结果图(口了去毛刺进程后)

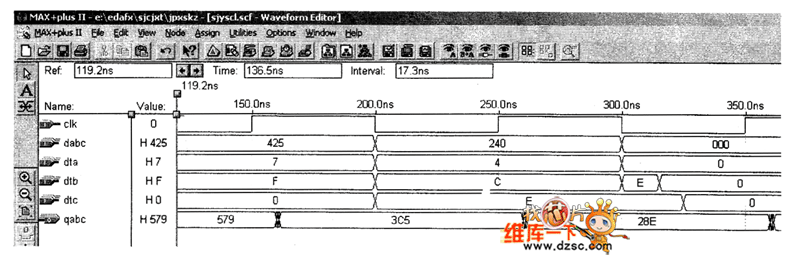

SJYSCL的仿真结果图

如图3 SJYSCL的仿真结果图

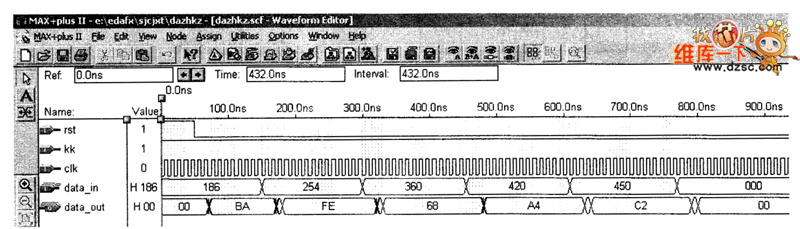

DAZHKZ的仿真结果图

如图4 DAZHKZ的仿真结果图

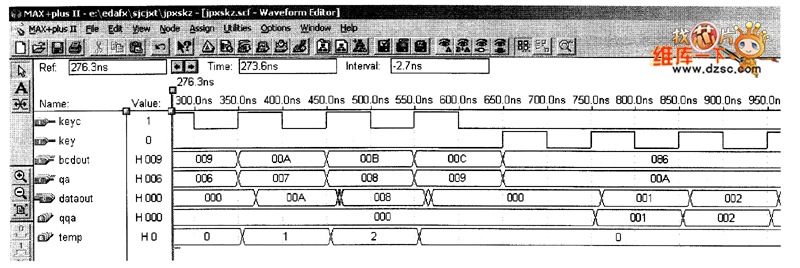

JPXSKZ的仿真结果图



如图5 JPXSKZ的仿真结果图
