EDA中的车载DVD位控系统内各模块的设计 -

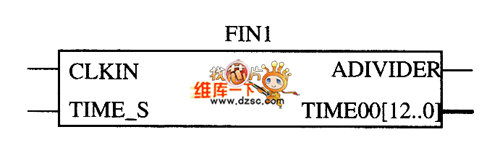

分频模块FINI：其功能为对外部输入时钟进行分频，得到周期为1.5 ms计数器，并根据反馈信号TIME_S对计时器进行清零。其输入输出接口如图1所示，图中的CLKIN为外部时钟输入，TIME_S为定时器清零信号。

如图 分频模块FINI输入输出接口图

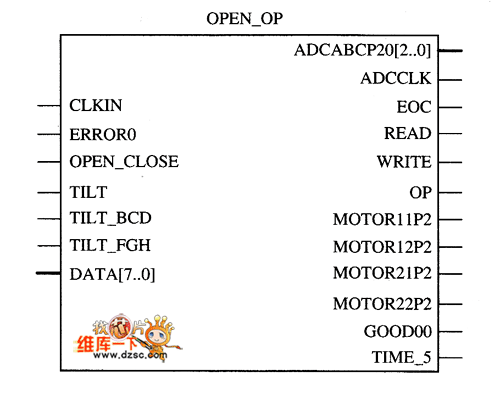

OPEN_CLOSE操作模块OPEN_OP：其功能为根据反馈的数据和相关的信号，做出具体的马达控制输出。其输入输出接口如图2所示，图中的信号TILT BCD、TILT FGH为从TILT模块返回的控制信号，TIME S是内部计时器的清零信号，ERROR0为异常警告信号。

如图2 OPEN CLOSE操作模块OPEN OP输入输出接口图

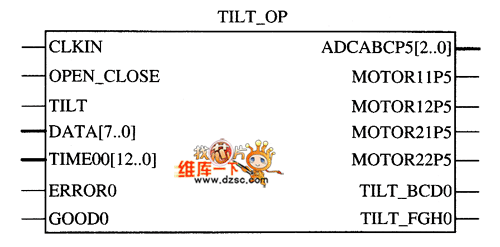

TILT操作模块TILT￣OP：其功能为根据反馈的数据和相应的信号，做出具体的马达控制输出。其输入输出接口如图3所示，图中的信号TILT BCD0、TILT FGH0为小范围内调整控制信号，ADCABCP5是ADC0809通道选通信号。

如图3 TILT操作模块TILT_OP输入输出接口图

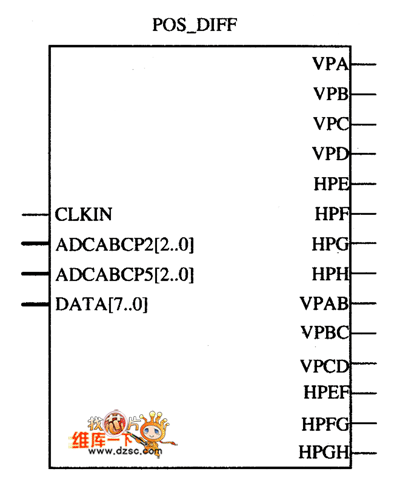

位置判断模块POS_DIFF：其功能为对每个周期内的移动显示屏的位置进行判断，并把信号输出。其输入输出接口如图4所示，图中的VPA、VPB、VPC、VPD、HPE、HPF、HPG、HPH、VPAB、VPBC、VPCD、HPEF、HPFG、HPGH为输出位信号。

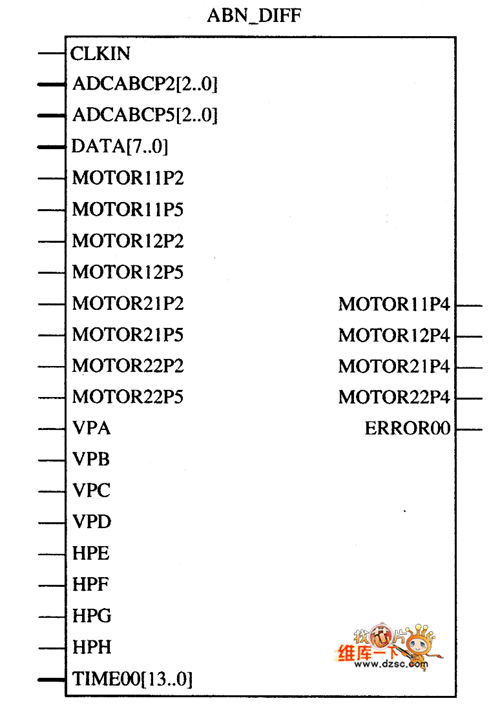

异常判断及处理模块ABN_DIFF：其功能为在每一个周期内对系统的运行异常情况判断，并把信号输出。针对不同的位置，在相应的操作里，设定的时间内，如没有到达规定的位置，则判断为异常，并关断马达的运行。其输人输出接口如图5所示。

如图4 位置判断模块POS_DIFF输入输出接口图

如图5 异常判断及处理模块ABN_DIFF输入输出接口图

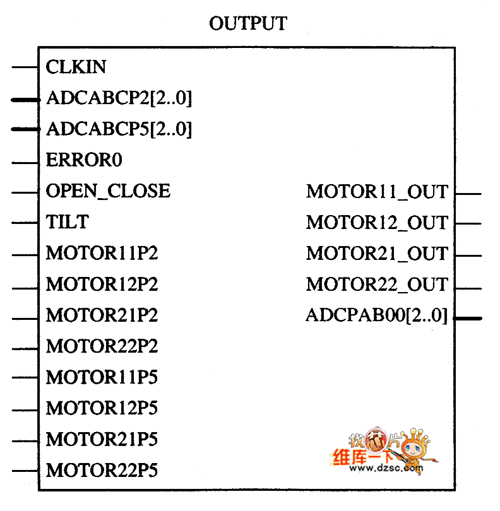

判断输出模块OUTPUT：其功能为根据以上模块的各判断输出信号，进行再次判断，并输出到外部。由以上模块进行操作，得到不同的信号，从而进行输出控制；主要是针对模拟通道的选择，以及对马达1和马达2的控制。其输入输出接口如图6所示。

如图6 判断输出模块OUTPUT输入输出接口图

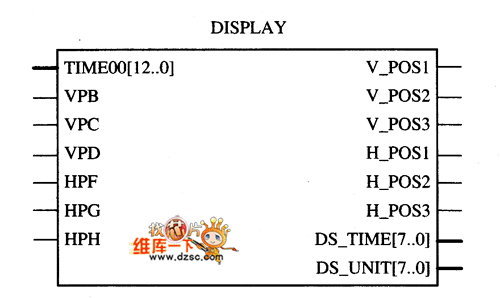

时间及位置显示模块DISPLAY：其功能为对外显示每一移动过程所用时间。其输入输出接口如图7所示，图中的DS_TIME、DS_UNIT为输出时间及时间单位。由于输出为TTL标准电平，因此外部需要附加七段码驱动芯片，本设计拟用74ALS244。

如图7 时间及位置显示模块DISPLAY输入输出接口图
