LabVIEW的选择器连接端 -

根据分支标签的不同，分支选择端子可以连接的数据类型有整型、布尔值型、字符串型和枚举型。当分支结构中有两个分支时使用布尔型，包括“真”和“假”分支；当分支结构中有多个分支时使用整型、字符串型和枚举型。选择器接线端常用的类型有布尔型和整型，默认连接布尔型变量，如图1所示。

当选择器接线端连接整型变量时，默认的布尔型分支标签自动变为数值0和1，并设置一个默认分支，如图2所示。如果将默认分支删除了或者没有默认分支，就要选择一个分支作为默认分支，否则程序会提示错误。

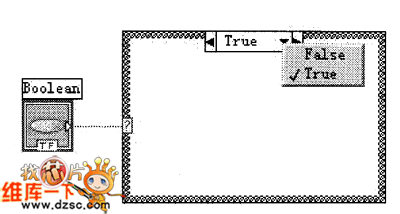

图1 布尔型分支选择端子

当选择器接线端连接整型量时，选择器标签可以在十进制、十六进制、八进制和二进制“基数”子菜单中的数值进制选项即可进行转换，如图3所示。

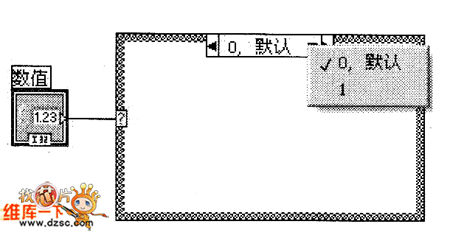

图2 数值型分支选择端子

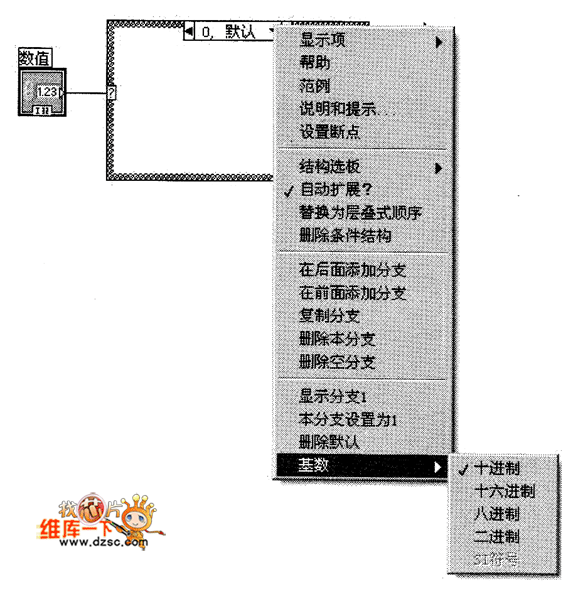

图3 分支选择端子数值进制转换
