LabVIEW的分支子程序框例子 -

例：利用分支结构分别实现两个数的加、操作，并输出操作结果，在其他情况下输出0。
· 第1步：建立分支结构。在程序框图中，新建一个条件结构框，在条件选择器标签中将分支添加至结5个，分别为0、1、 2、 3、 4， 如图1所示。

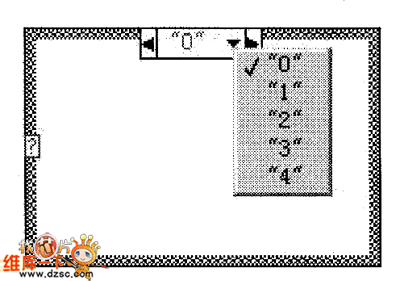

图1 分支结构框

· 第2步：连接分支选择端子。在前面板中添加控件“菜单 下拉列表”（位于控件选板“新式→下拉列表与枚举→菜单下拉列表”），如图2所示。

然后在控件的右键快捷菜单中选择“编辑项”或选择“属性”后在弹出的属性窗口中选择“编辑项”选项卡，编辑菜单下拉列表控件的项和对应值。设置加、减、乘、除4个项，分别对应0、1、2、3这4个值，如图3所示。编辑完成的下拉列表如图4所示。

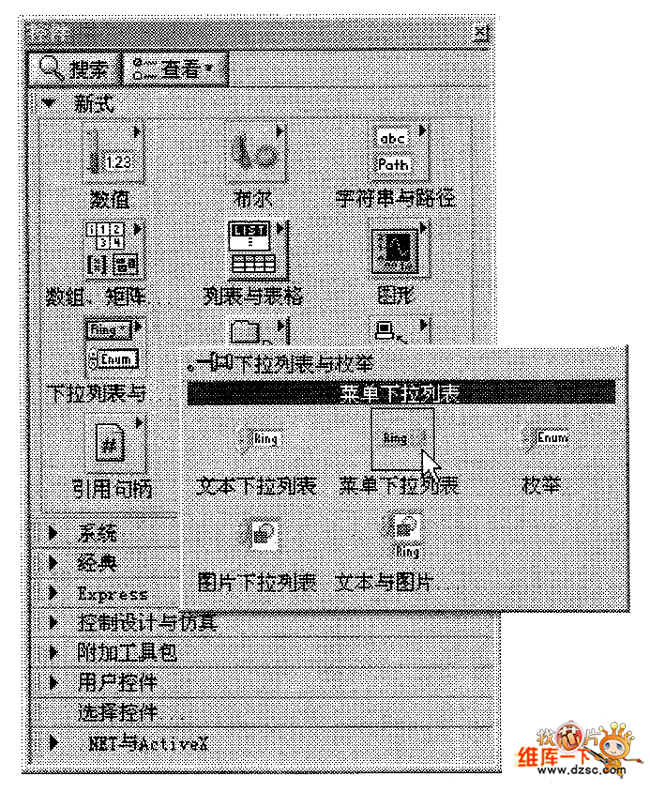

图2 选择“菜单下拉列表”控件

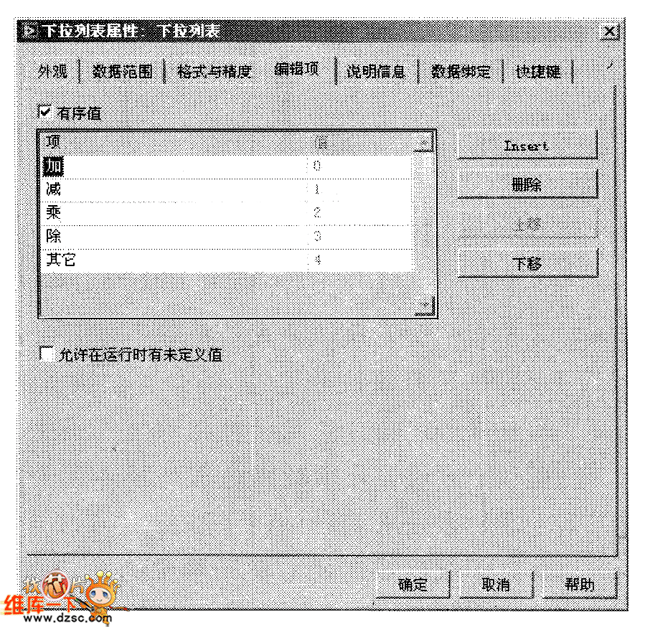

图3 菜单下拉列表编辑项

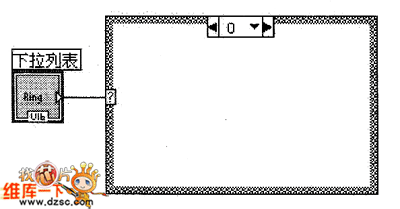

然后在程序框图中与分支选择端子相连，如图5所示。

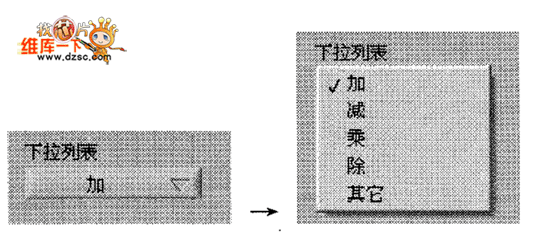

图4 “菜单下拉列表”控件

图5 连接选择器接线端

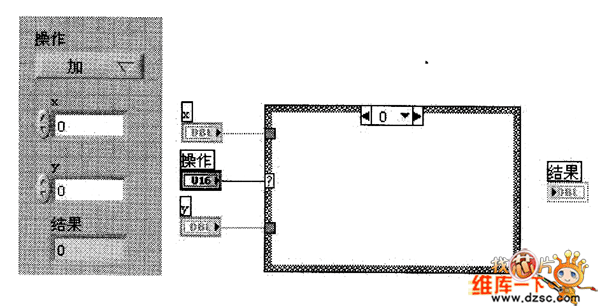

· 第3步：添加输入和输出数据。在前面板中，新建两个输入控件x和y作为输入、一个显示控件“结果”作为输出，并将菜单下拉列表控件标签设置为“操作”；在程序框图中，将接线端右键菜单中的“显示为图标”取消对勾，不显示为图标。结果如图6所示。

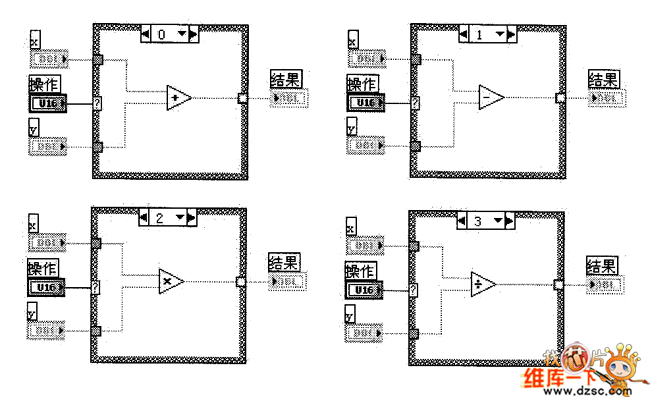

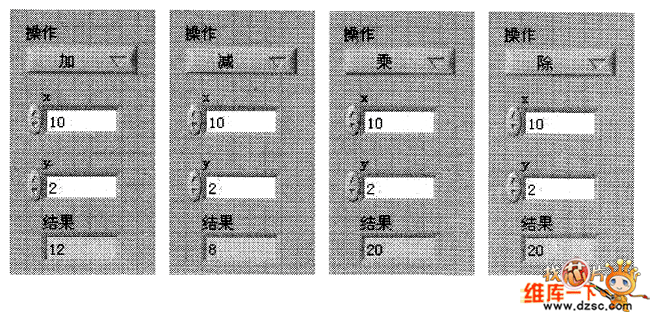

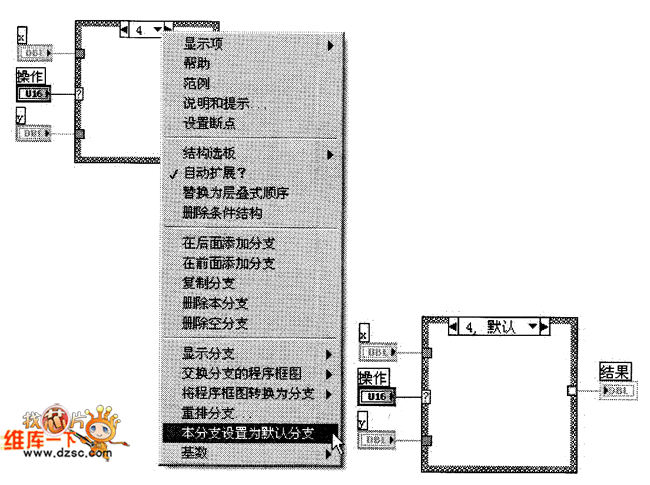

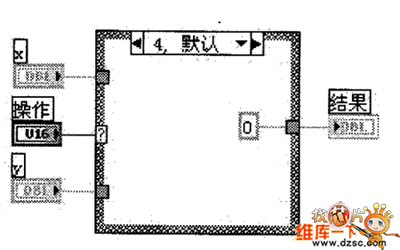

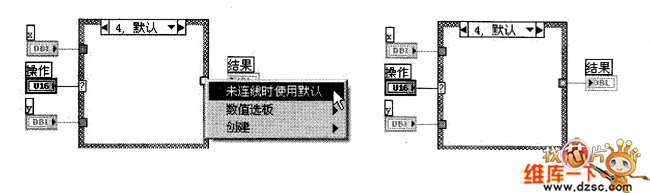

· 第4步：为各分支添加分支程序。在分支0、1、2、3中分别添加加、减、乘、除操作，结果输出至显示控件“结果”，如图7所示。
