EDA的显示电路的设计 -

常用的显示器件有发光二极管、数码管、液晶显示器等，其中最常用的为数码管。数码管显示数据的方式有静态显示和动态显示之分。所谓静态显示，就是将被显示的数据的BCD码通过各自的4～1B显示译码器译码后，分别接到显示译码器的显示驱动端a～g（p），而公共端COM则根据数码管的类型（共阴/共阳）分别接GND/VCC。所谓动态显示，就是将被显示的数据的BCD码按照一定的变化频率，在不同的时刻周期性地分别送到一个数据总线上，再通过一个公共的4～7/8显示译码器译码后，接到多个显示译码器的公共显示驱动端a～g（p）上，同时，在不同的时刻周期性地选通对应的数码管的公共端COM。

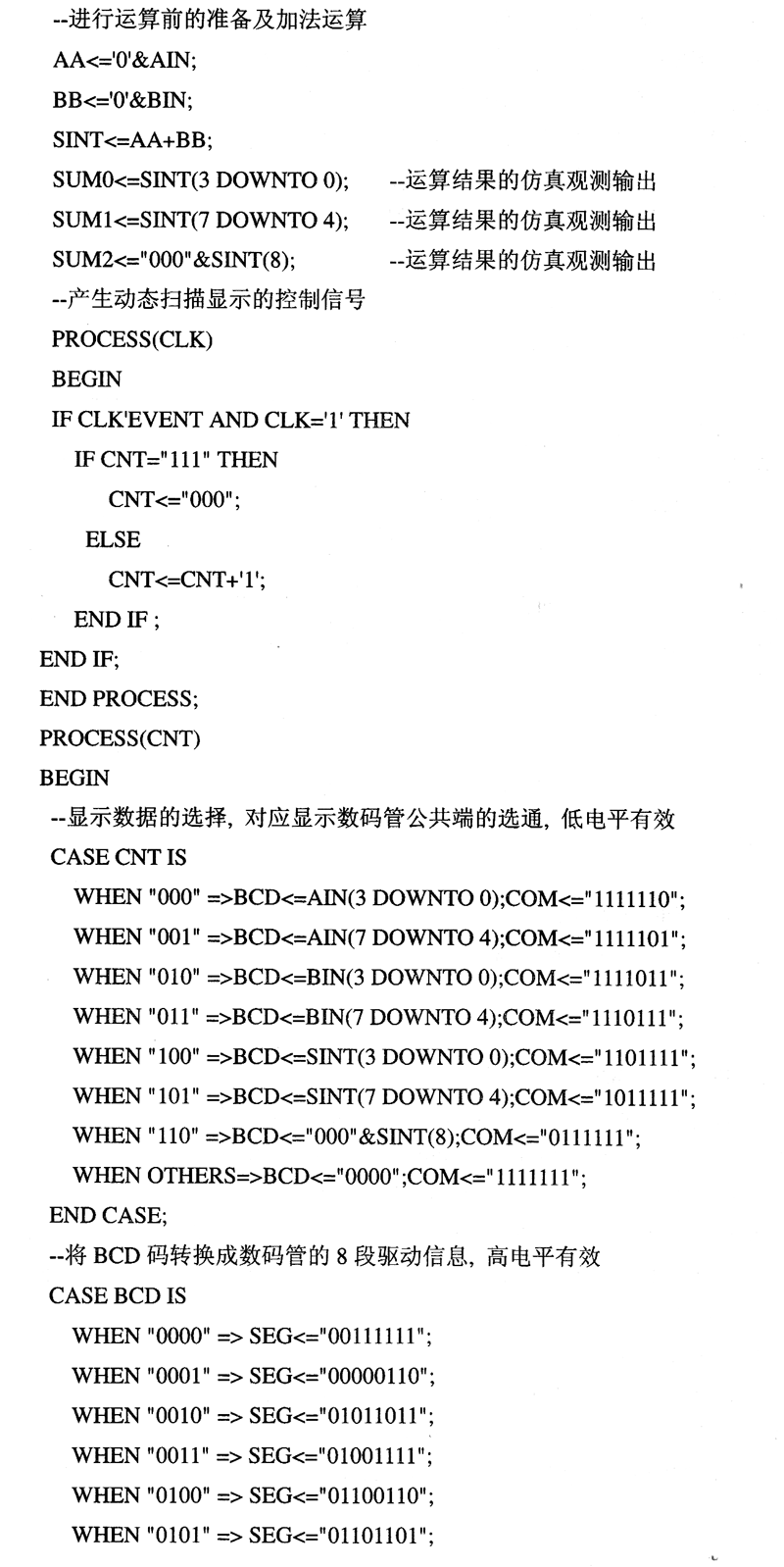

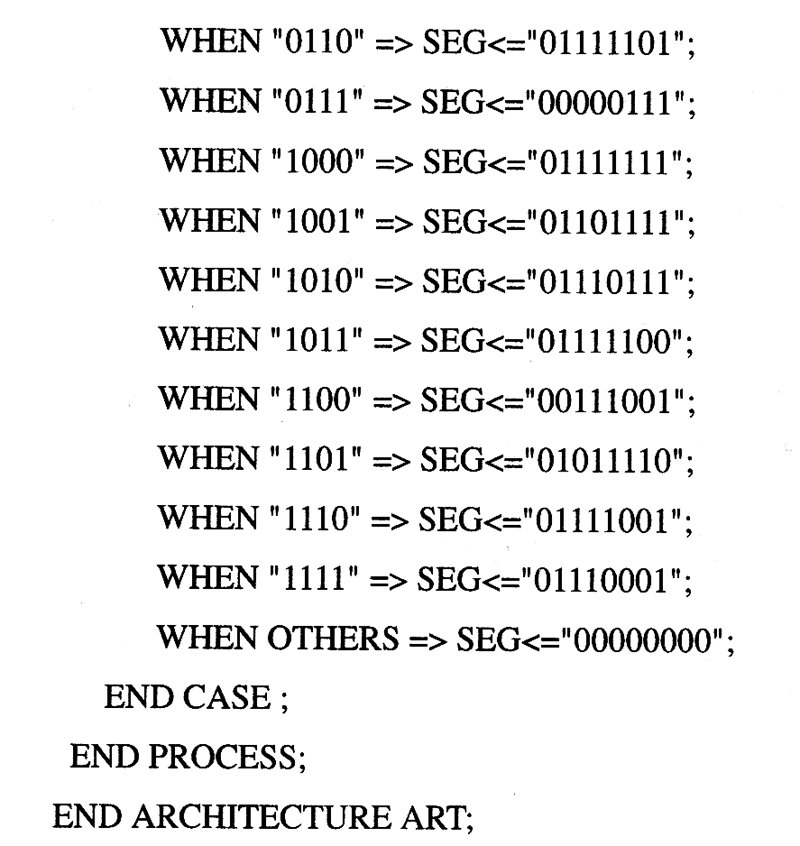

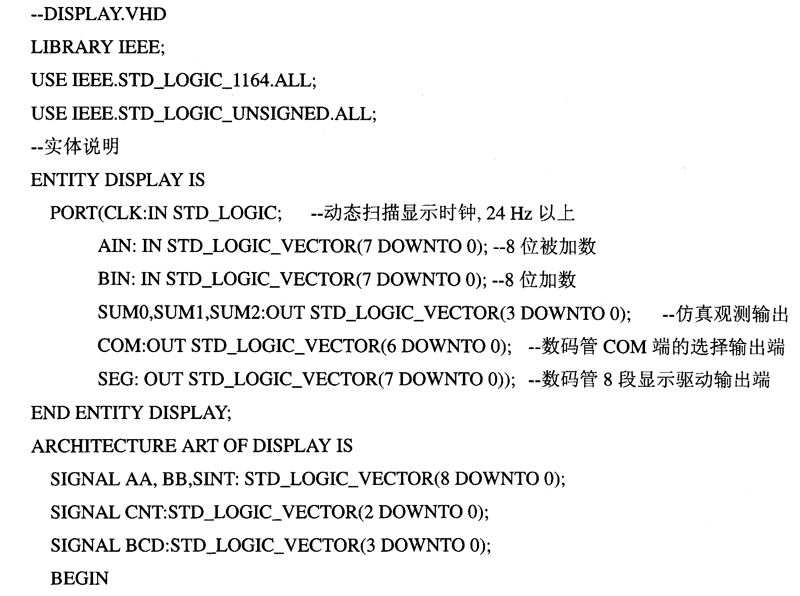

下面我们就通过一个例子来说明数据动态扫描的工作原理和VHDL程序的设计方法。

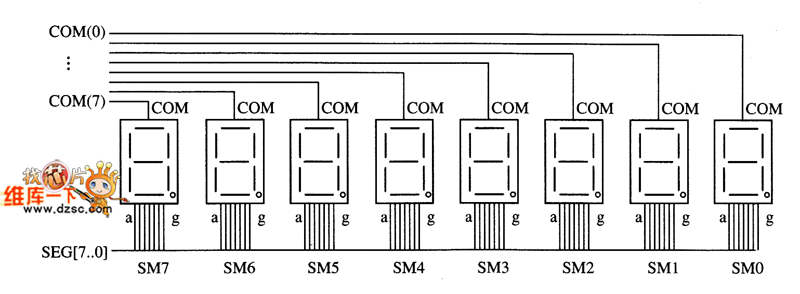

【例】 用VHDL设计一个8位二进制并行半加器，要求将被加数、加数和加法运算和用动态扫描的方式在共阴数码管上同时显示出来，其显示外部电路的接线示意图如图所示。之后再使用MAX+p1us Ⅱ进行仿真。

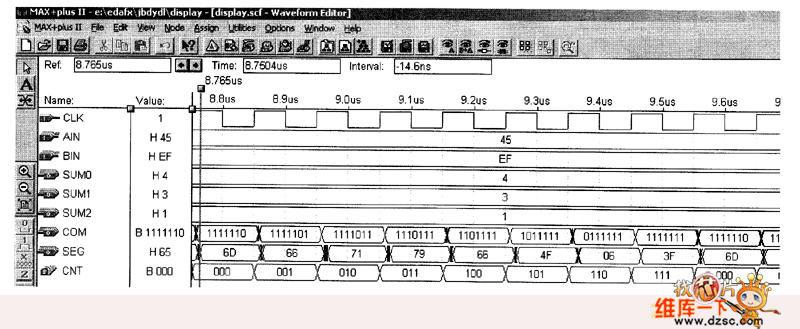

仿真结果如图所示。

如图2 数据动态扫描显示程序仿真图
