混合信号PCB设计中单点接地技术的研究 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-09

[导读]混合信号系统中地平面的处理一直是一个困扰着很多硬件设计人员的难题,详细讲述了单点接地的原理,以及在工程应用中的实现方法。
随着计算机技术的不断提高,高性能的模拟输入/ 输出系统越来越受到重视。 无论在模拟

混合信号系统中地平面的处理一直是一个困扰着很多硬件设计人员的难题,详细讲述了单点接地的原理,以及在工程应用中的实现方法。

随着计算机技术的不断提高,高性能的模拟输入/ 输出系统越来越受到重视。 无论在模拟输入系统还是在模拟输出系统中,都存在着数字信号与模拟信号共存的问题。 尤其是对于一块混合信号的PCB(印刷线路板),模拟电路和数字电路交错混杂。

同数字信号相比,模拟信号由于其噪声免疫能力差#容易受到数字部分的高频信号的影响,更容易遭受干扰。 因此#在模拟信号和数字信号并存的混合信号系统中,如何对二者划分、处理,都要进行充分的考虑,才能提高模拟信号采集的精度。 而其中对系统(地) 的设计是一个很关键的问题。 本文主要阐述了一种在PCB设计中比较特别的地平面铺设方式+单点接地。

1 单点接地原理

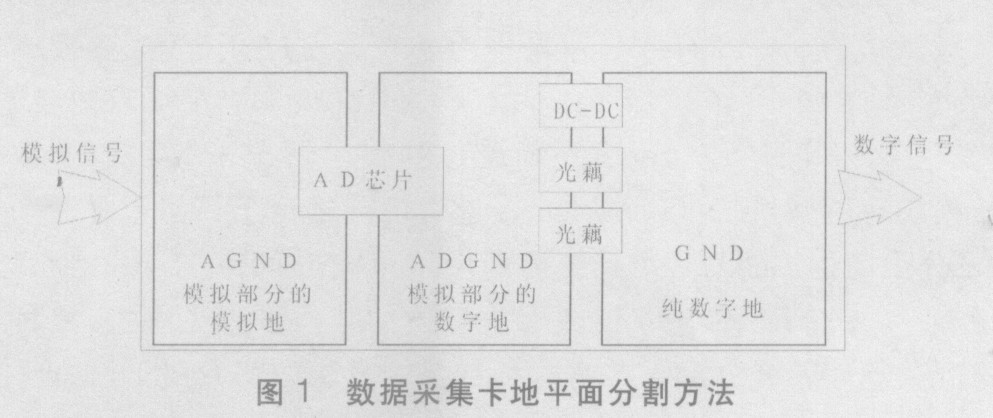

图1为数据采集卡地平面分割方法。

维库PDF下载:混合信号PCB设计中单点接地技术的研究.rar

1次
