[导读]根据通常的观念,一般不会想到封装引线、跳线和走线会辐射RF能量。事实上,每个元件都有引线电感,从硅胶片的连接导线到电阻、电容器和电感线圈的引线;相互靠近的金属引线之间存在电容;而每条走线都存在寄生的电容

根据通常的观念,一般不会想到封装引线、跳线和走线会辐射RF能量。事实上,每个元件都有引线电感,从硅胶片的连接导线到电阻、电容器和电感线圈的引线;相互靠近的金属引线之间存在电容;而每条走线都存在寄生的电容和电感,这些寄生元件影响走线的阻抗并且对频率敏感。

在低频段,导线主要呈现电阻特性。一段边长为a;长度为ι;电导率为σ的方形导体的电阻为

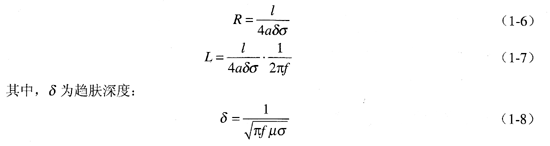

对于低频信号,传导电流几乎均匀地分布在导体的横截面上。但随着信号频率的升高,电流趋于导体表面,此时一段导体同时表现出电阻和电感特性。

那么在高频电路中,导线呈现出的阻抗为Z=R+j2πfL

以上只是近似公式,随着频率的升高,导线的寄生电感效应逐渐占主导地位,而且就是这个电感给高速电路带来许多问题。
