贴片机转塔式结构 -
来源： 网络用户发布，如有版权联系网管删除 2018-08-09
[导读]转塔式结构（Turret Head）是以前高速贴片机最常用的结构。这种结构自从⒛世纪80年代问世以来，很长一段时问都是高速贴片机的主力机型。这种结构通常都有一个固定的转塔在旋转的同时进行元件的吸取、照相、贴装和吸嘴
转塔式结构（Turret Head）是以前高速贴片机最常用的结构。这种结构自从⒛世纪80年代问世以来，很长一段时问都是高速贴片机的主力机型。这种结构通常都有一个固定的转塔在旋转的同时进行元件的吸取、照相、贴装和吸嘴的更换等，元件送料器由在机器后面进行往复运动的料车供给，线路板由X、Y工作台带动来实现高速贴装。由于采用了凸轮联动，机械结构较为稳定，在贴装小型元器件时的效率很高，速度较快，目前最快的转塔式贴片机的理论速度己达到了50 000点／ h以上。但由于机械结构的限制，采用这种结构的贴片机的速度已经发展到了极限，已经很难再提高。转塔式结构示意图及贴片头如图所示。

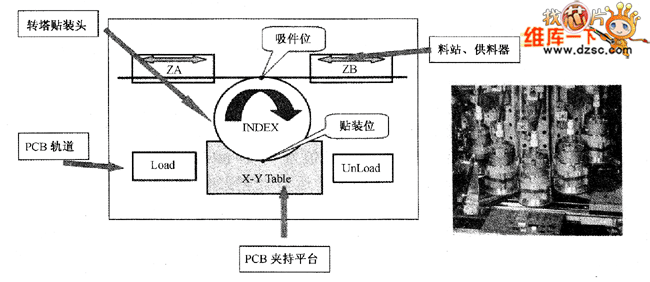

图 转塔式结构示意图及贴片头
