C51与Atmega64的串行通信及PROTEUS仿真设计 -

来源: 网络用户发布,如有版权联系网管删除 2018-08-09

[导读]

C51跟atmega64的串行通信。相关理论知识这里就不多说,只提几个:

51的UART所用的几个寄存器

本文引用地址: http://www.21ic.com/app/eda/201807/800000.htm

SCON:SM0 SM1 SM2 REN RB8 TX8 RI TI

PCON: SMOD -- -- -- --- ---PD IDLE

T2CON: TF2 EXF2 RCLK TCLK EXEN2 TR2 C/_T CP/_RL2

TH2,TL2

波特率为9600bps

avr:atmega64的USART的两个

所用到的寄存器

这里用的是uart0,所以初始化时应该设置相关的寄存器有:

UCSR0A: RXC TXC UDRE FE DOR UPE U2X MPCM

UCSR0C :-- UMSEL UPM1 UPM0 USBS UCSZ1 UCSZ0 UCPOL

UBRR0H、UBRR0L、

UCSR0B :RXCIE TXCIE UDRIE RXEN TXEN UCSZ2 RXB8 TXB8

别问我这些都是代表什么含义,不懂自己翻书去。。

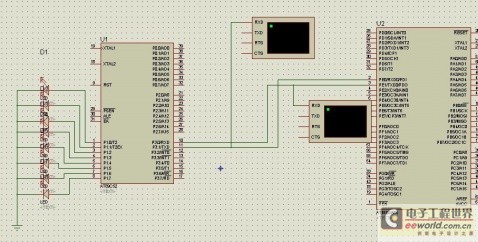

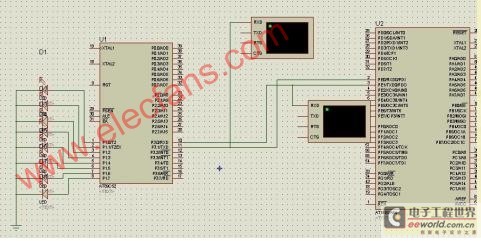

proteus仿真如下图:

串行通信UART及PROTEUS仿真 - 漠然22 - 漠然22

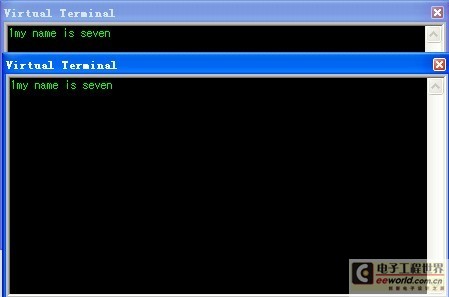

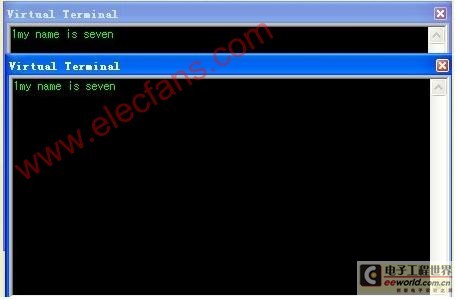

仿真结果如下图所示:

串行通信UART及PROTEUS仿真 - 漠然22 - 漠然22

其中要注意的是:

因为我在仿真中只能选择atmega64的CKSEL Fuse中的8MHz,所以在AVR的程序中初始化波特率是按8MHz来计算的。所以仿真归仿真,注意实际中应用。

51单片机用定时器1来产生波特率时,看书据说模式2下,12MHz时最高只能到达4800bps。这里就只好用定时器2来。不过也挺好用的。。仿真时用的是8052核。。否则没反应不要怪我哦。。

最后把程序附上,里面有些变量声明了没有用到,当初只是实验。。

51的:

#include "reg52.h"

#define AA 0x61
#define commun_symbol 0x31
sbit LED=P2^0;
unsigned char Tx[]={"my name is seven!"};
void uart_init(void)
{
SCON = 0x50;
RCAP2H = 0xFF;
RCAP2L = 0xD9;
TH2 = 0xFF;
TL2 = 0xD9;
T2CON = 0x34;

}

void uart_send(unsigned char byData)
{
TI=0;
SBUF=byData;
while(TI==0);
TI=1;
}

unsigned char uart_receive(void)
{
RI=0;
while(RI==0);
RI=1;
return(SBUF);
}

void main()
{
unsigned char byBuff,i;
uart_init();
uart_send(commun_symbol);
while(1)
{


byBuff=uart_receive();
LED=1;
if(byBuff==0x31)
{
for(i=0;i<20;i++)
{
P1=byBuff;
uart_send(Tx[i]);
}
}
}


}

atmega64的程序:

两个文件,一个是将函数模块化,别一个是主函数,调用(- -!最近习惯将程序模块化。。。)

//------------------uart.c---------------------

//----这里将通信函数模块化------------

#include

void uart0_init(void)
{
UCSR0B = 0x00; //disable while setting baud rate
UCSR0A = 0x00;
UCSR0C = 0x06;
UBRR0L = 0x33; //set baud rate lo
UBRR0H = 0x00; //set baud rate hi
UCSR0B = 0x18;
}


void uart0_Transmit( unsigned char data )
{
/* Wait for empty transmit buffer */
while ( !( UCSR0A & (1<;
/* Copy ninth bit to TXB8 */
UCSR0B &= ~(1<//if ( data & 0x0100 )
//UCSR0B |= (1</* Put data into buffer, sends the data */
UDR0 = data;
}

unsigned char uart0_Receive( void )
{
/* 等待接收数据*/
while ( !(UCSR0A & (1<;
/* 从缓冲器中获取并返回数据*/
return UDR0;
}

//--------------main.c-----------

//--------------------------------

#include
#include "spi.h"
#define commun_symbol 0x31

//-----------send a commun_symbol-----
//-----------receive a commun_symbol--
// <--no,continue receive||||||yes-->receive the data and send
void main()
{
unsigned char bybuff;
DDRB=0xff;
PORTB=0xff;
uart0_init();
{

do
{
bybuff=uart0_Receive();
}
while (bybuff!=commun_symbol);//commun_symbol);
while(1)
{

uart0_Transmit(bybuff);
bybuff=uart0_Receive();
PORTB=(0xff|bybuff);
}
}
}
