贴片机双轨机器接口要求 -

以下是双轨传输系统的机械规范。这些系统能彼此相邻组装而不用接口硬件，假设PCB如图所示从左到右移动，同样的标准也用于板从右向左移动。设备制造商要清晰说明板的移动方向。

此标准提供双轨传输机的轨道间隙配置。传输机的轨道间隙（轨道1～3）和最小中轨间隙（轨道2～3）要在设备文件中规定。

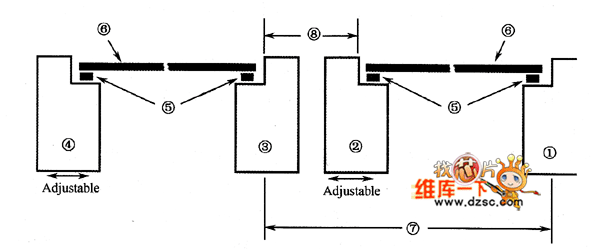

图 双轨传输机的轨道间隙配置

在图所示双轨传输机中，图中标号意义如下所述。

①轨道1：固定位置；

②轨道2：可调；

③轨道3：可以是固定或可调；

④轨道4可调；

⑤传输机系统；

⑥电路板／组件；

⑦轨道1到轨道3间隙；

⑧中轨间隙。

引入长度与双规机器，如图所示。
