贴装中电气组件故障 -
[导读]电气故障是生产过程中最容易遇到的，而且故障形式复杂多样，取决于设备的设计特点，难以一一列举，这里 只介绍电气故障分析的基本流程，包含查看系统信息→找故障代号→观察故障现象→过滤出故障点→运用因果分 析法
电气故障是生产过程中最容易遇到的，而且故障形式复杂多样，取决于设备的设计特点，难以一一列举，这里 只介绍电气故障分析的基本流程，包含查看系统信息→找故障代号→观察故障现象→过滤出故障点→运用因果分 析法（鱼骨图）列出可能导致故障的原因，再逐步排查，以找到故障的源头。其中查看系统信息是值得注意的， 因为所有贴片设备制造商都提供了适时的滚动信息窗口，以提示设备当前的运行状态或故障信息，如环球仪器公 司的信息窗口（Message List），如图1所示。
图1中的蓝色椭圆框中红色信息便是设备的故障信息，用户可以通过鼠标右键单击来了解故障的信息和对应的 解决方案，如图2所示。

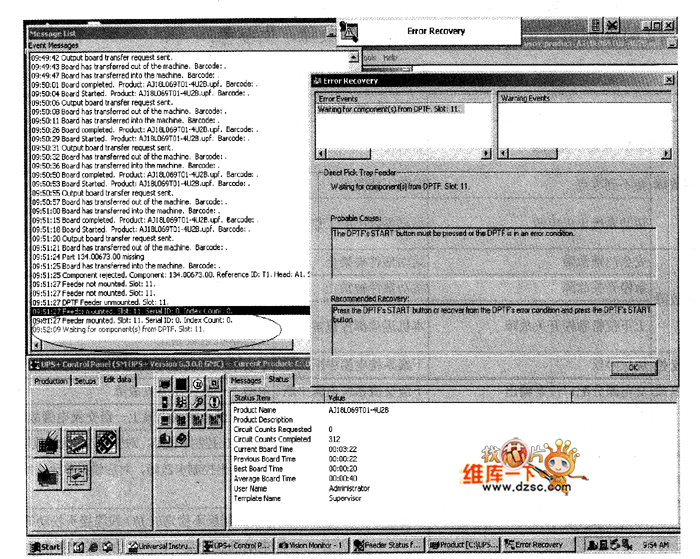

图1 环球仪器设备状态/故障恢复信息窗口

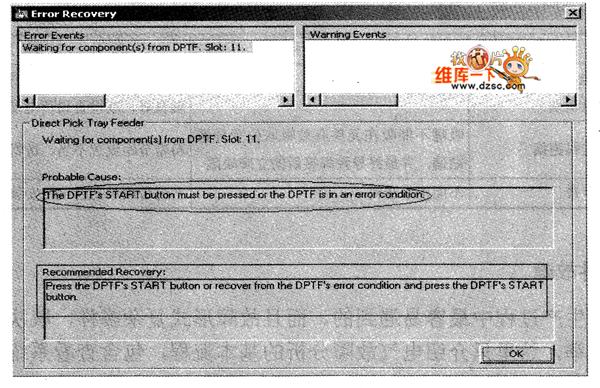

图2 故障恢复窗口
图2中的蓝色椭圆框列出了可能的故障原因，蓝色矩形框中列出了恢复方案，虽然恢复方案不一定能帮助解决 问题，但是它提供了系统能辨别的方向，因而在故障排除过程中应密切关注。至于因果分析法的运用，这与设备 工程师对设备电气系统的理解密切相关，如果设备工程师有接受过设备制造商的故障解决培训课程（如环球仪器 公司提供的关于解决故障的一级和二级培训课程），将比较容易找到故障的源头。
表1简单列出了可能会经常遇到的电气故障，供参考。

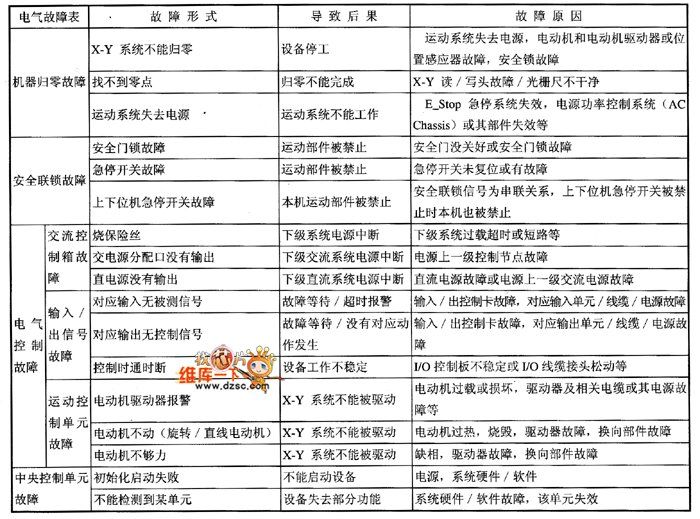

表1 常见电气故障
这里特别强调一下关于保险丝的更换：当保险丝被烧掉后，应先在断电的情况下用万用表检查下一级系统是否存在短路状况，如果判别没有短路，再根据设备制造商的指定型号更换保险丝，以避免对设备造成更大的电气损害，然后再通电进行进一步的分析。这里需要注意：一定要用设备供应商指定型号的保险丝（或经判别确实兼容的）更换，以确保适当的保险容量和快断，慢断特性。
