贴片机电气接口 -

每个轨道要有独立的传输接口控制（总共4个），每个轨道要有独立的连接器用于输入／输出控制。

（l）电气接口要求

机器到机器的电气接口要求保证适当的电路板顺序，此接口用于“局部”控制并且要单元控制器独立运行。这些要求用于单轨和双轨系统。

（2）内部机器控制

为从机器到机器给板适当排序，将用到“板就绪”和“机器准备好”信号线， “板通过／失效”信号线是可选项。

（3）内部机器连接

如图1就表1所示。

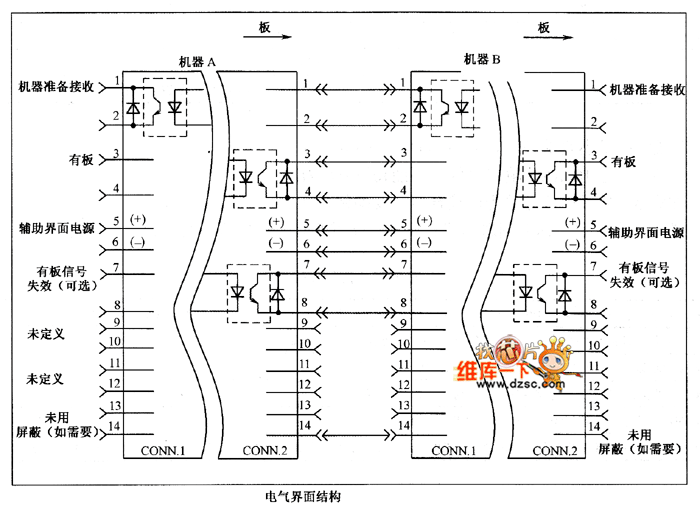

图1 电气接口示意图

①连接器：机器上的所有接口连接器应是插孔型的，图1和表1提供了接口连接器信息。

②连接线：每个机器要包括下线／输出信号线和匹配连接器。线的颜色代码需要符合制造商国家的特定标准，例如，NFPA79和EN60204－1，否则要在采购文件中定义。

（4）接口逻辑信号

电气接口信号顺序如图1所示，可通过使用耦合器或继电器获得。最小要求是可转换30 VDC，10 mA。在10 mA，输出“低”不能超过0.8 VDC。正常的板传输逻辑在表1和表2以及表3中描述。

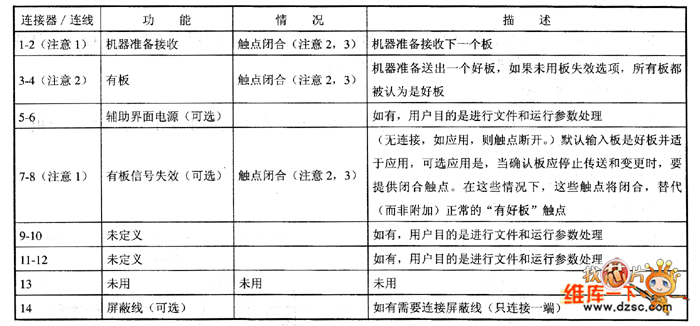

表1 电气接口连接器／连线功能表

注意1：最小要求是可转换30 VDC,1O mA。

注意2：在10 mA，输出“低”不能超过0，8 VDC。

注意3：如果用可选的光电耦合器，要确保合适的极性。

说明：未按照此标准制造的现有设备可能需要修改连接器上的销针连接或接口线。

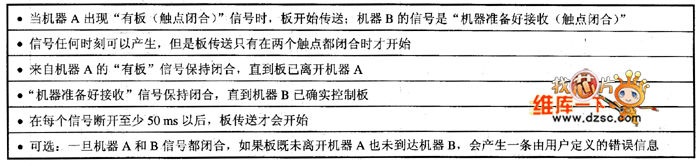

表2 信号逻辑表

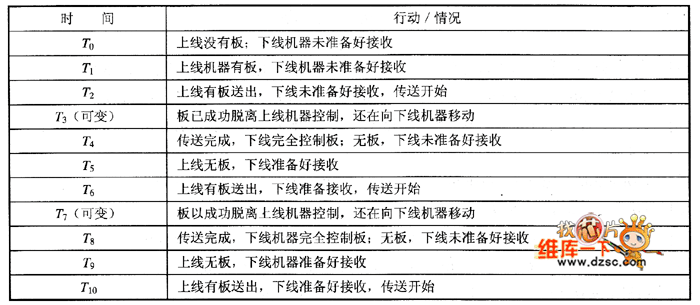

表3 同步表

图2和图3是正常传输同步逻辑图。

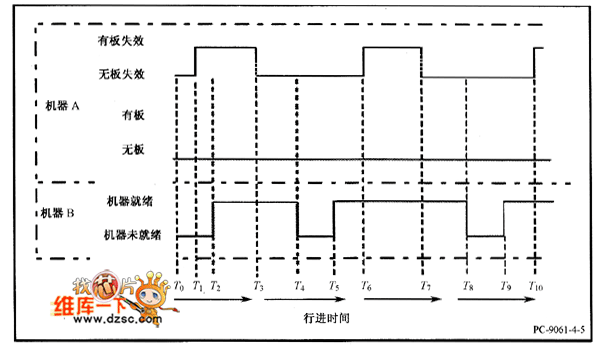

图2 正常传输同步逻辑图

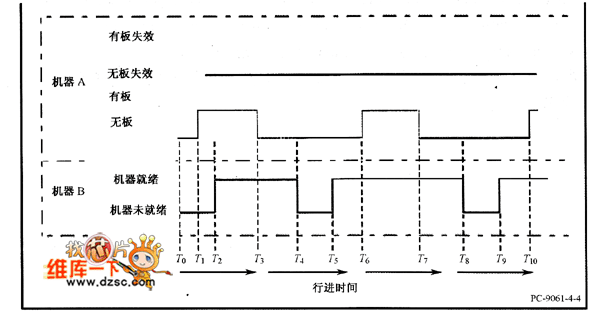

图3 正常传输同步逻辑图
