Microblaze与片内逻辑分析工具Chipscopepro -

　　随着FPGA规模的不断增大，其封装形式大多向球形方式转移，这样使得传统的探针方式监测信号变得越来越困难。Chipscopepro是一种片内逻辑分析工具，它能通过JTAG口，将FPGA内部信号实时读出，传入计算机进行分析。它的基本实现方法是通过利用FPGA中未使用的BLOCKRAM，利用设置的触发条件将相应信号实时的存储其中，然后利用JTAG口将数据传入计算机，最后在计算机中显示其波形。

本文引用地址: http://www.21ic.com/app/eda/200903/33882.htm

　　在XILINXEDK中提供的了5个Chipscopepro核,

1.chipscope_icon—集成控制核，与其它的ChipScopecores进行通讯，最后将数据通过JTAG口送出。
2.chipscope_opb_iba—监测OPB总线动作
3.chipscope_plb_iba—监测PLB总线动作
4.chipscope_vio—创建虚拟IO（VirtualIO），通过JTAG实现监测和驱动FPGA内部信号。
5.chipscope_ila—监测单独的非总线信号，现行版本只支持MHS级信号的探测。

　　下面简要介绍其在EDK中实现过程：

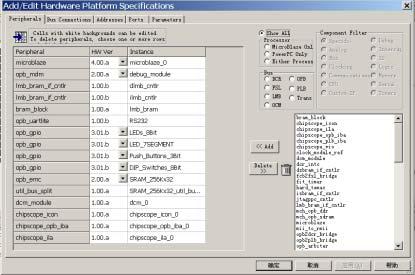

　　在MHS中加入相应的IPcores,图中加入了chipscope_icon，chipscope_opb_iba和chipscope_ila。

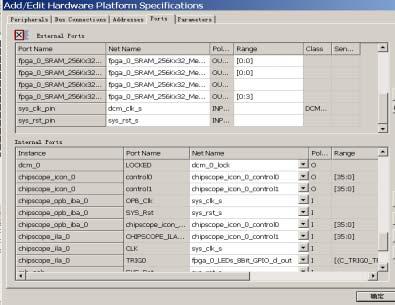

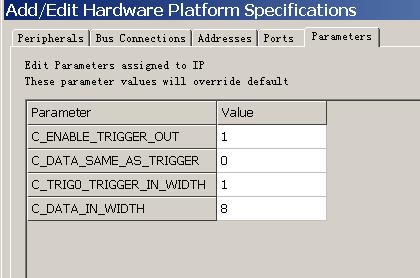

　　建立模块信号的连接关系，并对其相应参数做设置，

　　相应的MHS文件为，
BEGINchipscope_icon
PARAMETERINSTANCE=chipscope_icon_0
PARAMETERHW_VER=1.00.a
PARAMETERC_NUM_CONTROL_PORTS=2
PARAMETERC_SYSTEM_CONTAINS_MDM=1
PORTcontrol0=chipscope_icon_0_control0
PORTcontrol1=chipscope_icon_0_control1
END
BEGINchipscope_opb_iba
PARAMETERINSTANCE=chipscope_opb_iba_0
PARAMETERHW_VER=1.00.a
PARAMETERC_NUM_DATA_SAMPLES=512
PARAMETERC_CONTROL_UNITS=1
PARAMETERC_ADDR_UNITS=1
PARAMETERC_DATA_UNITS=1
BUS_INTERFACEMON_OPB=mb_opb
PORTOPB_Clk=sys_clk_s
PORTSYS_Rst=sys_rst_s
PORTchipscope_icon_control=chipscope_icon_0_control0
END
BEGINchipscope_ila
PARAMETERINSTANCE=chipscope_ila_0
PARAMETERHW_VER=1.00.a
PARAMETERC_ENABLE_TRIGGER_OUT=1
PARAMETERC_DATA_SAME_AS_TRIGGER=1
PARAMETERC_TRIG0_TRIGGER_IN_WIDTH=8
PORTCHIPSCOPE_ILA_CONTROL=chipscope_icon_0_control1
PORTCLK=sys_clk_s
PORTTRIG0=fpga_0_LEDs_8Bit_GPIO_d_out
END

 　　相应的设置完成之后，连接好硬件，就可以将包含chipscope核的整个系统重新下载到FPGA中，然后利用打开Chipscopeproanalyzer进行信号的上传观察，

　　点击，扫描JTAG键，

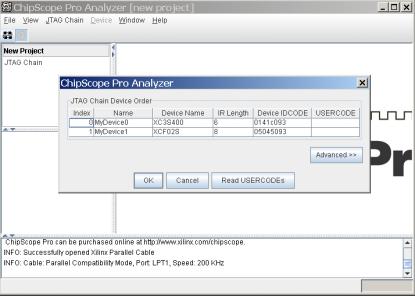

　　找到JTAG键上的两个器件，选择XC3S400，点OK。导入.cdc文件，Platgen和ChipScopecores的Tclwrappers基于设计参数在<EDKProjectDirectory>/implementation/<OPBIBAinstancename>_wrapper/<OPBIBAinstancename>.cdc目录中创建了包含信号的.cdc文件，如设计中的OPBILA例化为chipscope_ila_0,然后录<Project>/implementation/chipscope_opb_ila_0_wrapper/chipscope_opb_ila_0.cdc中建立ChipScope信号的.cdc文件，将其导入ChipScopeanalyzer即可得到其信号信息，

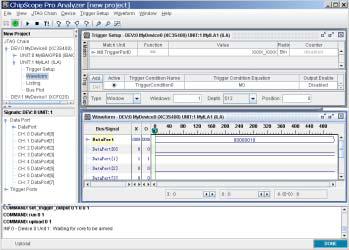

　　此时可选择相应的DEV（XC3S400，XCF02S）和DEV中的UNIT（MyIBA/OPB0和MyILA1），然后对其触发条件进行设置，将关心的信号加入波形窗口中，最后执行触发即可。

　　上述过程只是简单介绍，具体关于chipscope的使用，请参见其帮助文档。文中错误在所难免，希望大家指正
